混凝土彈性模量測量儀  型號：DF-TM-Ⅱ

混凝土彈性模量測定儀主要用于測定混凝土棱柱體或圓柱體試件的靜力受壓彈性模量符合GB11971、GB/T50081-2002、GB11971-89〈加氣砼力學性能試驗方法〉、 GB81-85〈普通砼力學性能試驗方法〉、JGJ053-94〈公路工程水泥砼試驗規程〉、ASTMC-469 標準要求。

混凝土彈性模量測定儀結構及操作

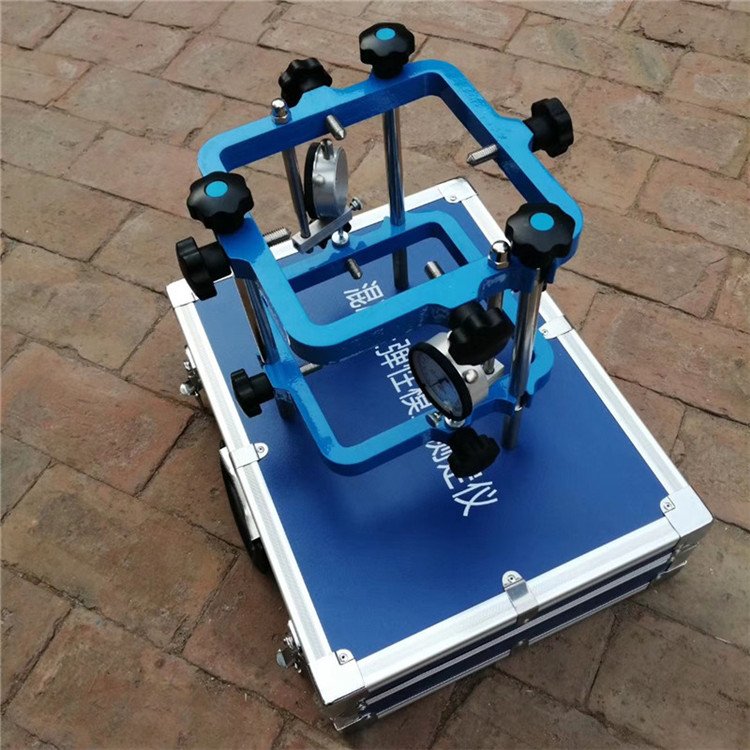

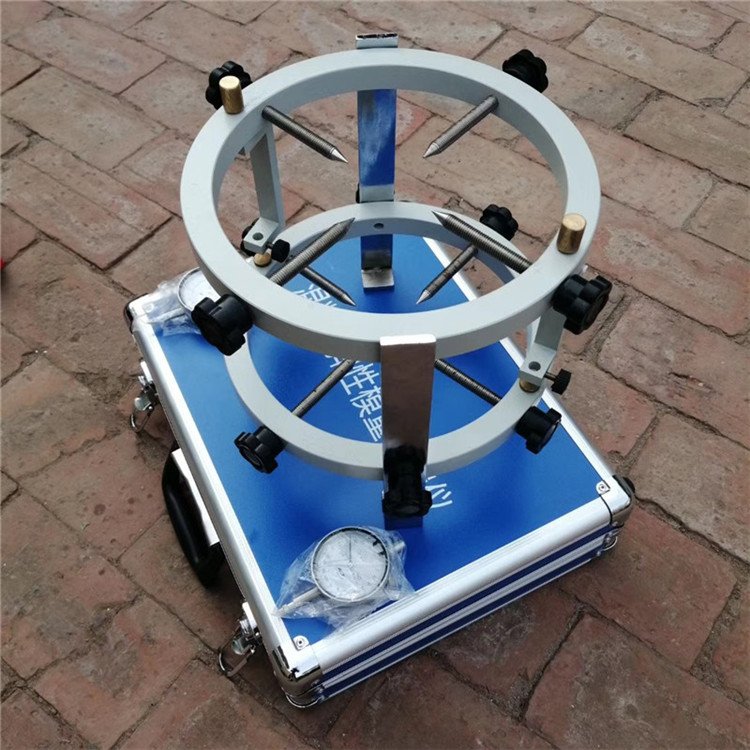

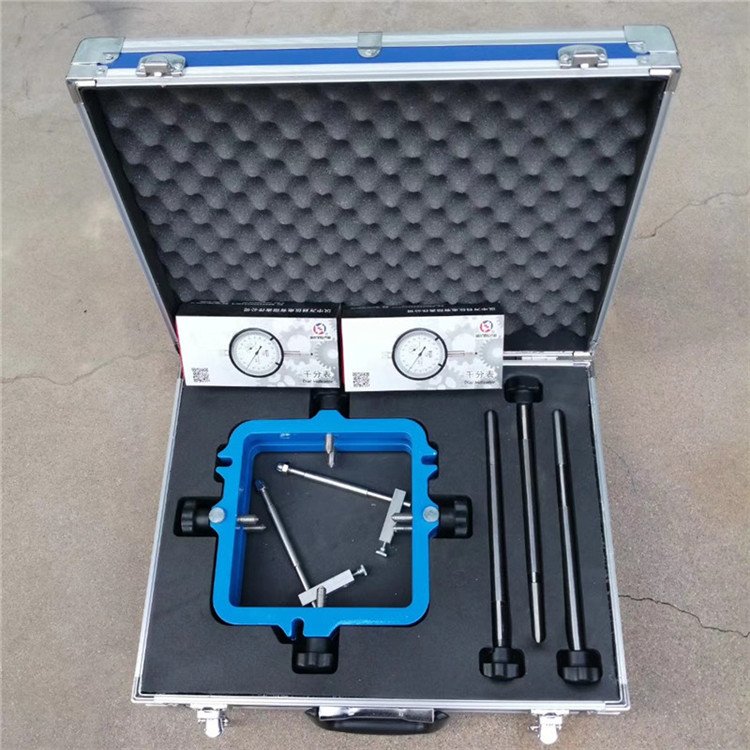

本測定儀由上環、下環、接觸桿、千分表和緊定螺釘組成，（參見附圖）試驗開始前，將彈性模量測定儀放置于平整的平面上，旋出試塊緊定螺釘，裝上千分表，送開固定板緊定螺釘，取下固定板，則測定儀已在試塊上定位。將測定儀連同試塊置于壓力試驗機的下壓板上，試塊中心與壓力機下壓板中心對準，千分表調零。開動壓力機，當上壓板與試件接近時，調整球座，使接觸均衡，以0.2-0.3mpa/s的速度連續而均勻地加載到Pa（即試件預期破壞荷載值的40%），然后以同樣速度卸荷至零，如此反復預壓3次。在預壓時，觀察壓力機及千分表是否正常。

試件兩側千分表變形之差，不得大于變形平均值的15%，更不能正負異向，當采用100mm×100mm截面的試件時，其兩側變形之差，不得大于變形平均值的20%，否則用硬木輕敲球座調整，或調整試件位置。用上述速度進行第四次加荷，先至初載荷,先至初載荷PO（約為0.5MPA），保持30S，分別讀兩側千分表△O，然后加荷至PA，保持約30秒，分別讀兩側千分表△A，分別計算兩側變形增值△A-△O，并計算出平均值，設為△4；讀取△A后即以同樣速度卸荷至PO，保持約30秒，分別讀兩側千分表讀數△00，同上步驟，進行第五次加荷，求出△50△5與△4之差應不大于0.0002（L=150mm),否則，應中伏上述步驟，直至兩次相鄰加荷變形值之差符合要求，以zui后*次變形值△0為準。然后卸去千分表，以同樣速度繼續加荷至試件破壞，記下循環軸心抗壓強度Ra。

混凝土彈性模量測量儀技術參數：
