海綿小區監測站 流量流速 水質濁度 4G無線傳輸 東方鑫鴻 DF-HLS

海綿小區監測站產品簡介：

海綿監測試點由傳感層、傳輸層、平臺層組成。傳感層主要包括流量傳感器、雨量傳感器、濁度在線監測儀等組成，主要功能是實時在線采集流量、雨量、濁度等信息。傳輸層由RTU組成，主要功能是實時讀取和處理各類傳感器數據并將數據傳輸到平臺層。平臺層主要包括綜合信息管理系統，對接收到的信息進行收集、存儲、整理、分析，并以數據為基礎對海綿城市建設效果進行評估。

海綿小區監測站系統組成

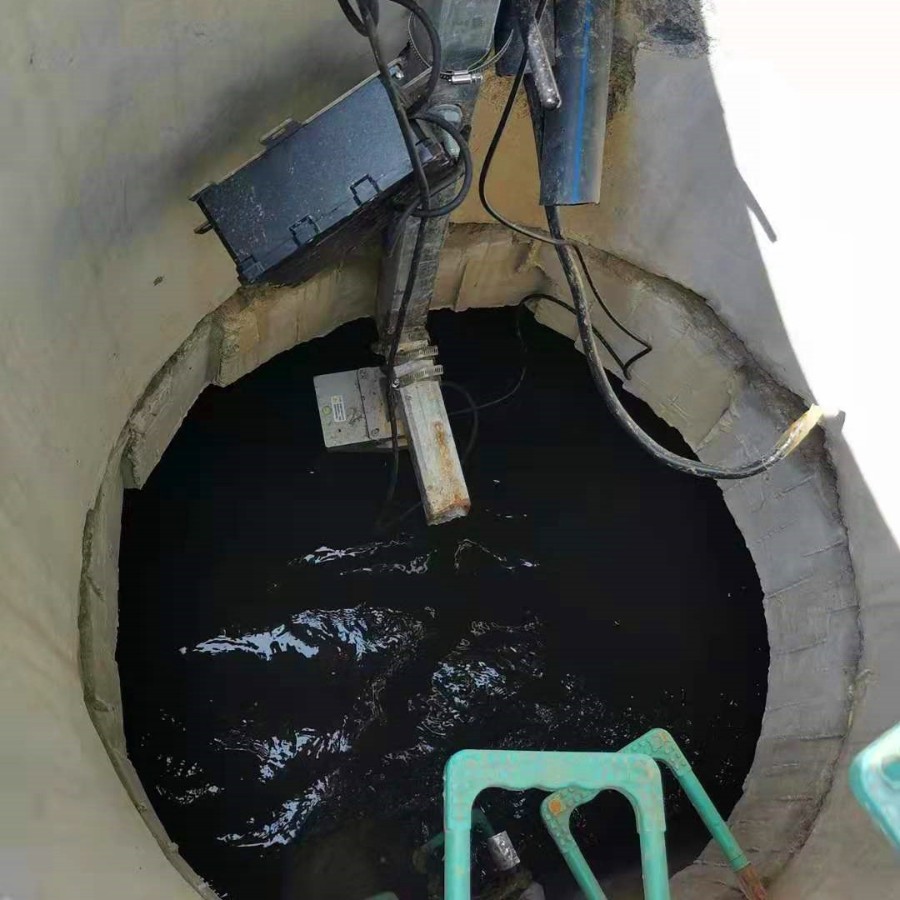

海綿小區監測站包括聲學多普勒流量計、SS/懸浮物傳感器、太陽能供電系統、RTU遠程系統等組成。系統建設總體任務是對區域內的監測站進行流量、SS信息的自動采集、遠程傳輸、信息中心接收處理和入庫等建設。

雨量計

承雨口徑：φ200.60mm

刃口銳角：40°～45 °

分 辨 力：0.5mm

準 確 度：≤±3%

雨強范圍：0.01mm～4mm/min

發訊方式：雙觸點通斷信號輸出

環境溫度：0～50℃

相對濕度：<95%(40℃)

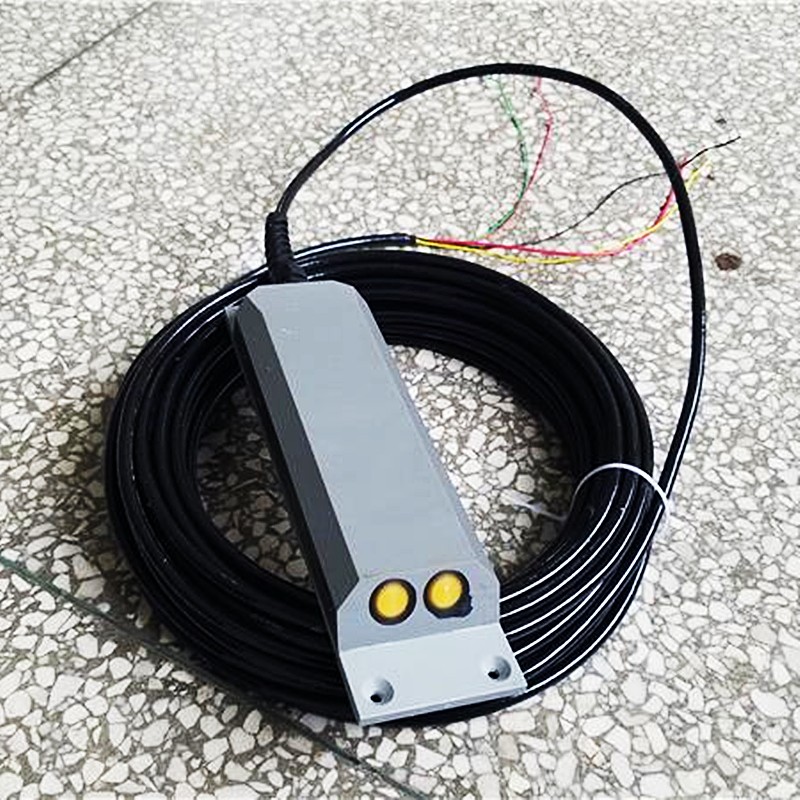

流量計技術參數

采用多普勒超聲波流量計

流速：0.02-5m/s

流速精度：1.0%

流速分辨率：1mm/s

電源：直流10-14V或者交流220VAC

輸出信號：RS485（Modbus）、4-20mA

防護等級：IP68（探頭）

工作溫度：0-60℃

探頭材料：特殊工程塑料PEK，長期使用溫度160℃條件下不軟化，耐強酸強堿

可用于河流、明渠、管道在線測流。

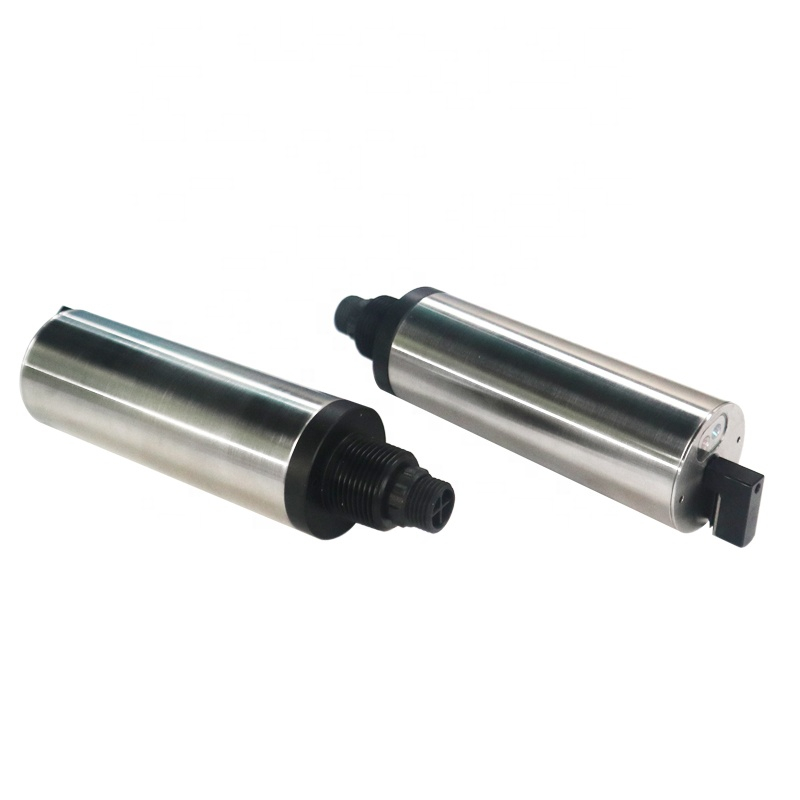

SS在線監測儀技術參數

測量方法：90度和135度雙路散射光

重復性：1%FS

準確度：±1mg/L

量程：0-400mg/L

檢出限：0.01mg/L

分辨率：0.1mg/L

標定：出廠標定，*年無需校準，可現場標定

數字接口： RS485/MODBUS協議

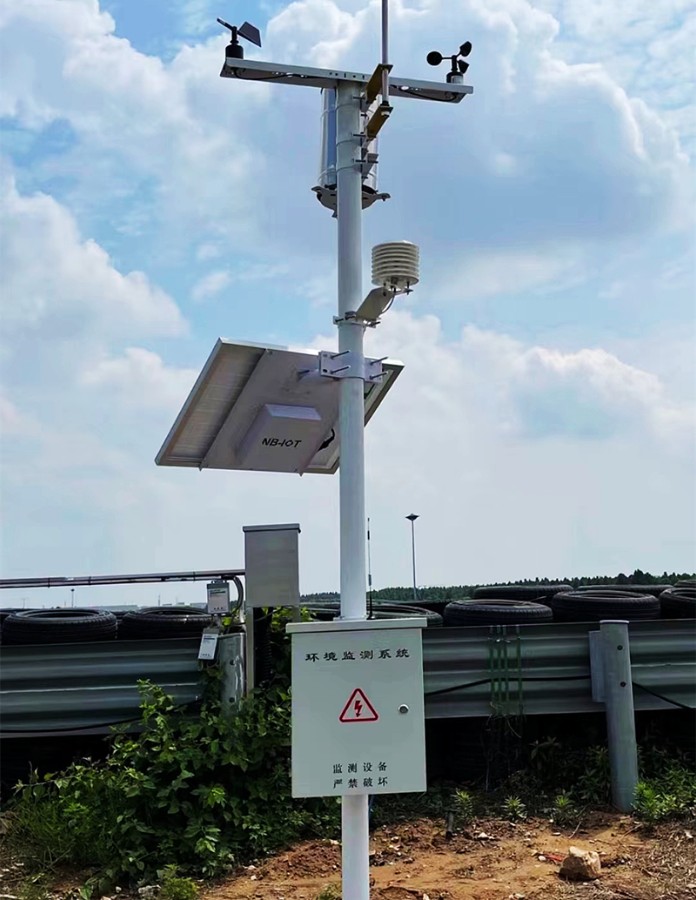

RTU數據采集終端

物聯網環境數據采集系統是*種集數據采集、存儲、傳輸和管理于*體的無人值守的采集系統。它在工農業生產、旅游、城市環境監測和其它zuan業*域都有廣泛的用途。

1.內核：ARM 32位Cortex-M3 CPU

2.系統時鐘：高可達72MHz

3.指令執行速度：1.25Dmips/MHz

4.采樣頻率：0.5s/次

5.工作電壓：8V~40V或AC220V

6.顯示形式：圖形點陣液晶 192X64,可以顯示12*4個漢字

7.內置存儲：非易失性內存，可擴展32Mbit.

8.擴展存儲：U盤存儲8G

9.可擴展傳感器通道：16路

10.通訊波特率：9600bps

11.ID設置：支持網絡ID號設置，明確設備網絡地址

12.可擴展開關控制通道：32路

13.其它擴展：4路串口、1路CAN總線、1路LED屏通訊口、1路彩色觸摸屏通訊口

14.通訊協議：MODBUS、JSON、HTTP、MQTT等

15.抗干擾：輸入、輸出采用光電隔離，具備浪涌沖擊抗擾度、靜電放電抗擾度、電快速瞬變脈沖群抗擾度功能

16.穩定性：具有看門狗電路，自動復位功能，保證系統穩定運行

17.具備智能采集、轉發、存儲，具有自動、人工召測功能

18.數據保護：掉電采用電池供電數據保護，設置的參數以及歷史數據可掉電保護；

19.支持按鍵人工置數，硬件地址1~255，歷史數據存儲間隔1~240min

20.通訊方式：可選配RS232、RS485、USB、WIFI、以太網、ZIGBEE、光纖、GPRS、433M、LORA、NBLOT、衛星、CAN總線等多種通訊方式
