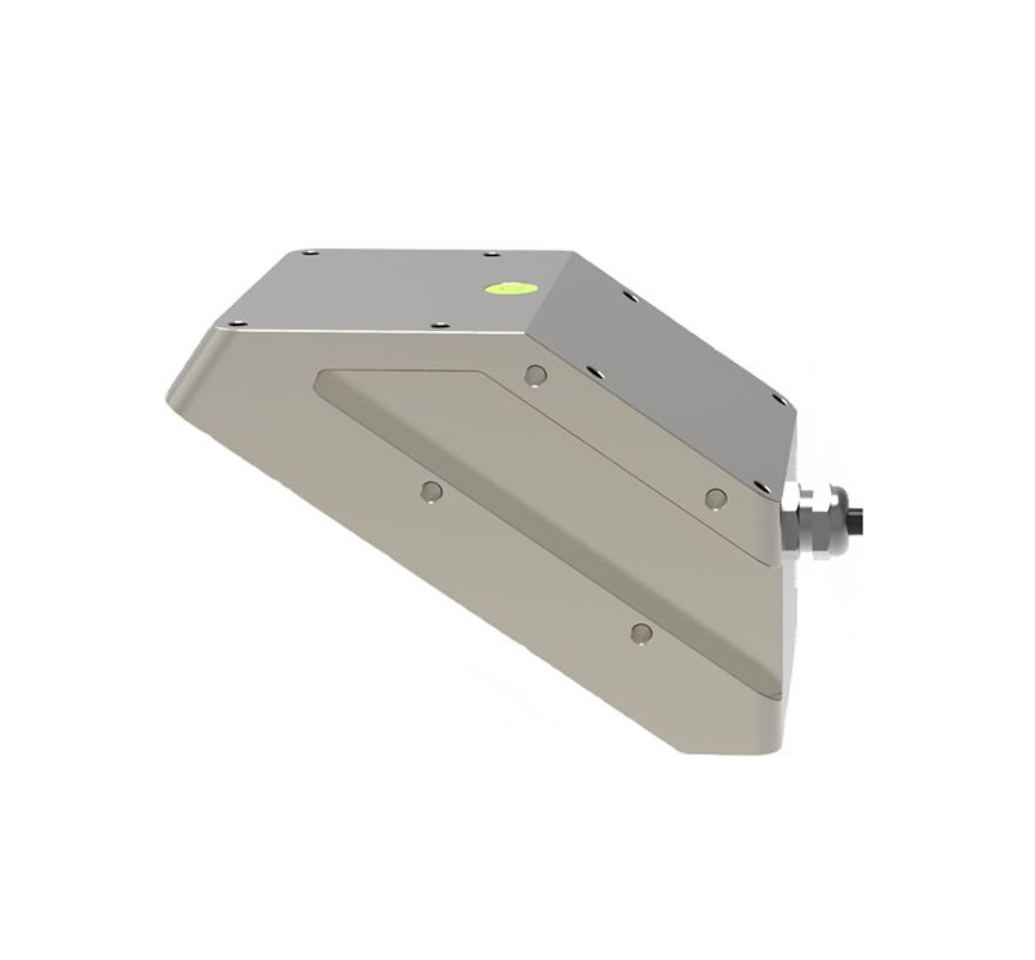

管網雷達流量計

型號：DF-GWP

管網雷達流量計產品簡介：

管道雷達流量計是*款zhuan用于地下管網流量監測的超小體積非接觸式流量測量設備。通過微波技術測量水體流速和水位，根據內置的軟件模型及算法，換算斷面的流量和累計流量。分別使用24GHz、60GHz微波進行流速和水位測量，測量結果不受環境溫度、氣壓、水面水汽、水中污染物及沉淀物的影響；其突出特點是體積小巧、功耗低、非接觸，防水防腐蝕，安裝簡單，維護工作量少；可以通過電池組供電，特別適合地下管網這種環境比較惡劣的應用場景。

管網雷達流量計產品功能特點：

1. 非接觸式測量，結合斷面參數計算流量，不受水中垃圾、泥沙、漂浮物等影響；

2. 適用于多種管網流量測量要求，可以輸出流速、水位、流量的測量數據；

3. 適用矩形、圓形、U型等多種斷面；斷面參數設置方式簡單方便；

4. 方便的配置軟件，可以根據實際需要對多種參數進行配置，以適應不同的現場條件；

5. 低功耗，可以使用太陽能或電池組供電，方便安裝，維護量小；

6. IP68防水等級，即便被水淹沒也能正常工作。

管網雷達流量計技術參數：

測流系統：

測量原理：平面微帶陣列天線 CW+PCR

工作模式：手動、自動、遙測

適用環境：24小時、雨天

工作溫度：-30~80℃

工作電壓：3.5~4.35VDC，7-32VDC（可選）

工作電流：穩態電流約80mA，數據上傳約250mA，休眠狀態低于1mA

防護等級：IP68

防雷等級：6KV

外觀尺寸：160*100*80.2 （單位mm）

重量：小于1kg

雷達波測速傳感器：

雷達功率：100mW

雷達頻率：24GHz

更大測程：40m

測速范圍：0.03~20m/s

測速精度：0.01m/s;±1%FS

天線角度：12°

測量方向：自動識別水流方向，內置垂直角度校正

雷達水位計：

雷達功率：10mW

雷達頻率：60GHz

測量范圍：0.2-7米

測量精度：±2mm / ±1mm

天線角度：8°

數據傳輸系統：

數傳方式：RS485/ RS232（預留），4~20mA，433MHz（無線傳輸可選），4G,NB-IOT（可選）
