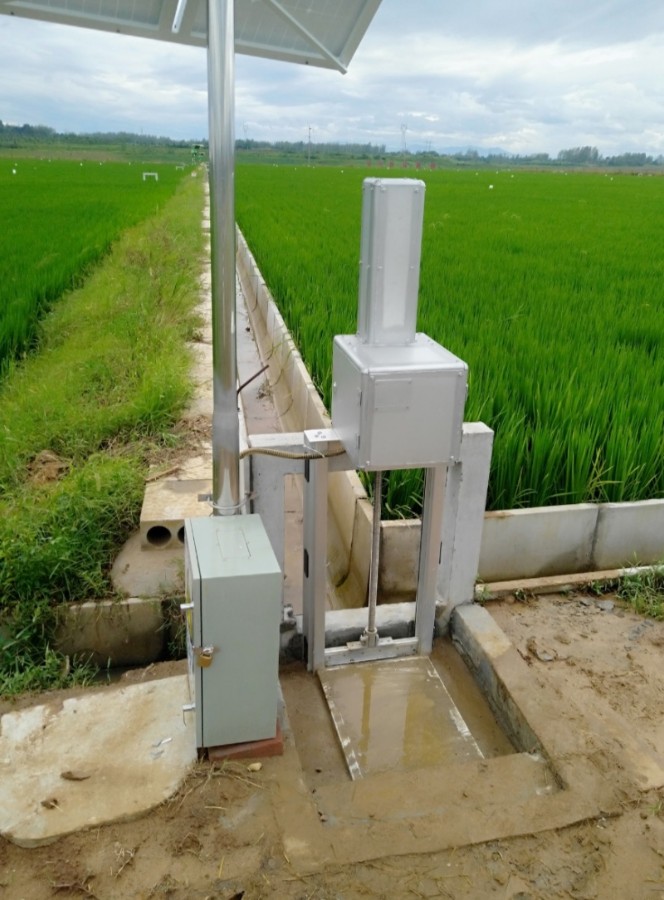

閘門自動控制系統

型號：DF-ZWK

產品簡介：

遠程閘門自動化控制系統是集流量/水位測量和智能控制于一體的閘門自動化系統，其規格廣泛，以適應不同需求，如農田出水口的水流控制和計量，控制和調節明渠渠系流量等。

智能測控一體化閘門流量計集的流量計量、高精度閘門控制、全太陽能驅動和無線通訊功能于一體，根據用戶的設定和灌溉需要控制閘門開度，達到控制流量的目的。

通過對瞬時流量和總流量的記錄，提供精準的用水記錄。

遠程閘門自動控制系統的控制終端機RTU集數據采集、狀態監測、設備控制和4G/3G/2G/NB-IoT/北斗衛星遠程通信等多功能于一體。采用低功耗設計，是各類遠程測控系統中的現場核心設備。可應用于通用型水文水資源項目，主要應用于閘門一體化監控。

系統組成：

智能測控一體化板閘流量計作為集測、控于一體的新型閘門。其主要包括五部分：通訊系統、太陽能供電系統、傳感器檢測系統、動力傳動系統、鋁合金材質閘門主體。

1.通訊系統

智能測控一體化閘門的通訊系統支持GPRS、以太網、無線網橋等多種通訊方式，便宜連接調度中心和現場控制點，可以實現遠程監測、信息交互。

2.太陽能驅動系統

太陽能供電系統為設備提供能源支持，節約能源、綠色環保有助于環境保護，同時為偏遠地區的使用提供了可能。每個閘門都配有100W太陽能板和108AH的蓄電池，可為整套系統提供不間斷電源供給。

3.傳感器檢測

智能測控一體化閘門具有多項檢測信息，傳感器的合理應用可以檢測整套系統各個環節的工作情況，并將檢測到的信息通過通訊系統傳輸給遠程平臺系統進行歷史保存。

4.動力傳動系統

測控一體化板閘流量計通過電機驅動蝸輪蝸桿減速機構，經驅動軸帶動鋼絲繩輪旋轉，并通過繞在繩輪上的鋼絲繩的牽引實現閘門的啟閉。鋼絲繩采用雙向布置，閘門的啟閉通過電機的正反轉實現。傳動系統具備自鎖功能，閘門可在不同開度位置停留。緊急情況下，可使用*用手柄對閘門進行手動操作。極限位置由磁開關和機械限位組成雙重保護。

功能介紹

一體化測控閘門具備無線通訊裝置，采用太陽能供電，可監測和控制水位、閘位和流量，閘門門體材質和結構適于項目區灌溉輸水環境。節制閘采用頂面溢流式閘門，主渠上開口后接暗涵的閘門采用底流式閘門，底流式閘門采用聲波矩陣分層測流的方法。閘門本地顯示界面可以顯示當前水位，當前流量和累計流量，閘位以及供電等信息。

水位、流量和閘位等實時信息的采集方式采用固定頻次和實時采集的方式，并通過數據傳輸網絡將數據傳輸到數據中心。通訊系統將控制中心和用水戶連接，控制中心和用水戶通過智能軟件進行實時動態聯系。

（1）現場手動、現場自動

現場手動：閘門支持現地手動提升、機械搖把提升兩種控制方式。

現場自動：現場閘門控制柜屏除了顯示閘門和水位的實時信息外，在控制開關切換到現場控制時，可以利用觸摸屏上的人機界面和內部運行的控制軟件實現閘門的現場控制。提供按瞬時流量、累計流量、閘位、水位等控制模式。

（2）無線通信與遠程控制

測控一體化閘門具有GPRS通訊跟光線以太網兩種通訊方式。GPRS信號支持移動、聯通、電信三大營運商的所有頻段，以備在野外信號不穩定的環境進行信號頻段選擇，從而進行不間斷通訊。具備手機操作及故障報警功能；具備分水信息及數據自動上報功能。采用無線遠程控制，無線數據傳輸，動態協同控制，提高輸水效率。

（3）急停控制

無論現場還是遠程控制，一旦險情發生，需立即停止閘門運行時，現場控制柜設置急停按鈕，以停閘、停電，確保安全。

（4）具有運行狀態判別，故障多重保護和報警功能

閘門運行過程中，運行狀態和信息被實時監控，并被作為閘門運行動作的前提判斷條件，防止發生錯誤動作無法調節，防止設備損壞。當監測到信息邏輯不協調，互相矛盾時，則立即停機報警，等待檢修。

（5）實時采集信息

采集并上傳閘門開度、閘門狀態、電機運行參數、太陽能供電系統參數、水位、流量等各類實時參數與狀態信號。

站點管理解決方案:

使用遠程管理機電的測控一體化智能閘門和其他設備。渠系管理人員通過對各處流量和水位實施測控，大大地提高了渠道運行效率。

渠系控制解決方案:

系統根據運行狀態自動化地協調渠系中的一系列的一體化測控閘門和其他設備，優化了渠系供水，不僅可為農戶提供恒定的大流量供水，而且可以消除渠道尾端的不必要的溢流和退水。

按需控制的渠系解決方案:

在渠系控制解決方案的基礎上，系統智能化的管理灌溉定水和調度，再充分利用渠系供水能力的同時實現幾乎按需的為農戶供水。整理系統實現了全天候的自動化管理（人為的干預*小化）。
