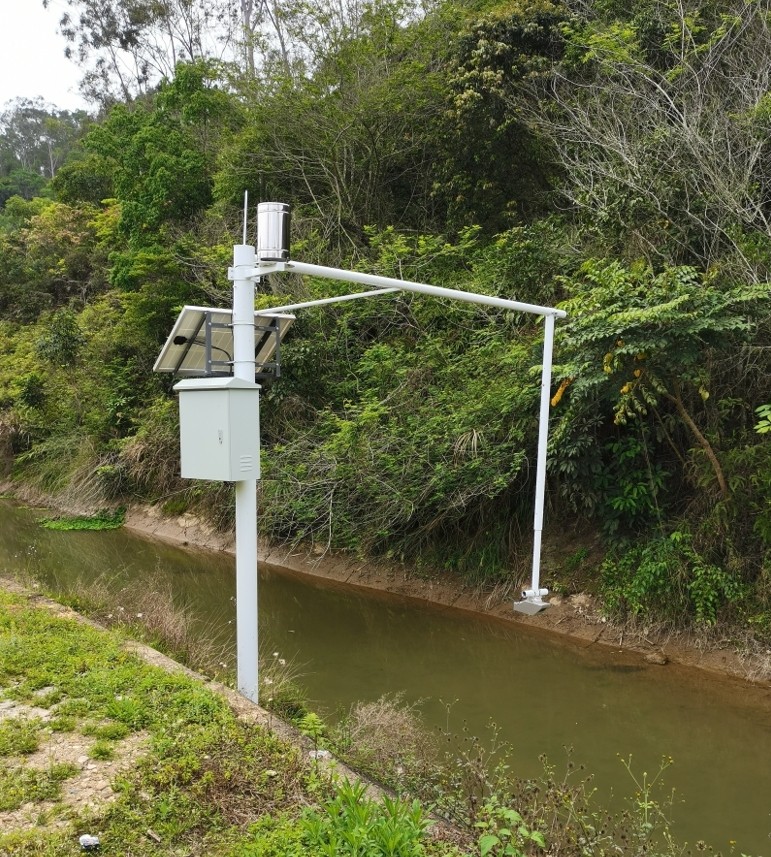

自然保護區水文監測系統

自然保護區水文監測系統

型號：DF-SWZ

1、自然保護區水文監測系統產品簡介

在線流量監測系統是一種集數據采集、存儲、傳輸和管理于一體的無人值守的采集系統。在線流量監測系統由水文傳感器、數據采集儀和計算機軟件三部分組成。數據采集儀具有數據采集、實時時鐘、數據定時存儲、參數設定、友好的人機界面和標準通信功能。

系統內置大容量FLASH存儲芯片；多種通訊接口可以很方便的與計算機建立有線通訊連接，若選配GPRS無線通訊模塊還可實現水文設備與計算機監控中心的遠程無線連接。

2、自然保護區水文監測系統產品功能

◆實時監測流速、流量、水位（可選擇）等環境要素監測參數；

◆微電腦監測數據采集儀具有流量數據采集、實時時鐘、定時存儲、參數設定、參數和歷史數據掉

電保護等功能；

◆漢字液晶鍵盤人機界面，人機界面友好；

◆數據瀏覽功能。能提供局域網數據瀏覽、互聯網數據瀏覽、手機數據瀏覽等多種數據瀏覽途徑供用

戶選擇；

◆靈活的系統組網方式。通訊功能支持MODBUS通訊協議。提供標準有線（485、232/ USB）、無線（GPRS/

LAN/電臺/WIFI/衛星）等多種通訊方式供用戶選擇。靈活與流量計算機組成流量監測系統；

◆可靠供電系統。提供市電、直流和太陽能系統等多種供電方式供用戶選擇；

◆采用全不銹鋼、金屬噴漆支架和野外防護箱，外形美觀、耐腐蝕、抗干擾；


3、自然保護區水文監測系統系統特點

◆電源系統:雙電源供電系統、交流220V、直流5V、12V、太陽能等,根據用戶需要選配。

◆可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。

◆完善的防雷擊、抗干擾等保護措施。

◆硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。

◆監測要素可按實際需求選配。模塊化設計極大的方便了后期設備的調試和升級。

◆通訊方式可根據傳輸距離來按需要選配，為方案提供zui高的性價比。

◆WEB發布系統可以讓用戶在互聯網上隨時使用瀏覽監測站現場監測數據。

◆客戶端瀏覽：可以通過軟件客戶端，實現局域網、互聯網上查詢、統計監測站現場監測數據。

4、自然保護區水文監測系統技術參數：

1	雷達流量傳感器	測量原理：平面微帶陣列天線 CW+FMCW 工作模式：手動、自動、遙測工作電壓：7-32VDC；5.5-32VDC（選配）工作電流：12VDC輸入，工作模式：≤90mA 待機模式： ≤1mA 環境溫度輸出：溫度分辨率0.1℃；測溫精度±1℃ 雷達波測速傳感器：雷達功率100mW 雷達頻率：24GHz 更大測程：40米測速范圍：0.03~20m/s 測速精度：±0.01m/s；±1%FS 天線角度：12° 雷達水位計 雷達功率：100mW 雷達頻率：24GHz 測量范圍：40米測量精度：±3mm 天線角度：11° 數傳方式：RS485（默認）RS232（預留），4~20mA，433MHz（可選）	1	個
2	綜合數據采集器	1、傳感器通道：16路；擴展存儲：U盤存儲2G，通訊波特率：9600bps 2、具有標準USB/RS232/RS485端口，可方便接入PC機或筆記本電腦；中文LCD屏帶背光，供電方式：220V交流/12V直流并存（含傳感器標配數據線），帶數據存儲。 3、可提供標準MODBUS協議，供用戶實現上位機軟件二次編程； 4、支持時間校準功能； 5、支持標準MODBUS雙協議切換；	1	個
3	野外防護箱	鍍鋅噴塑，防雨，防塵，防潮；	1	個
4	安裝支架	3米支架	1	個
5	監測軟件	可導入導出數據，繪制波形圖、報表、數據上傳、參數遠程配置等功能，	1	套
6	太陽能供電系統	一套含太陽能支架，太陽能板，太陽能控制器，蓄電池等	1	套
7	無線傳輸模塊	無線GPRS傳輸，精度高，穩定性好，需SIM卡使用	1	套
