纏繞型樹干截流監測系統

型號：DF-CJL

纏繞型樹干截流監測系統簡介：

纏繞型樹干截流記錄儀主要由兩部分組成：收集順著樹木流下的雨水的纏繞帶以及記錄收集雨水量多少的翻斗流量計。

纏繞型樹干截流監測系統原理：

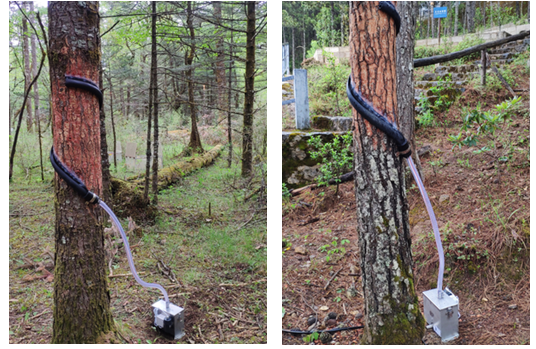

將橡膠纏繞帶順著樹干圍起來至少一圈，當有降雨時，纏繞帶收集順著樹干流下的雨水量，雨水量順著纏繞帶流入到翻斗流量計，翻斗流量計內含翻斗，當收集到一定量的水的時候，翻斗翻轉，從而產生一個脈沖，從而被連接的采集器記錄。*終通過采集記錄儀記錄的翻轉次數即可求得截留量的多少。

纏繞型樹干截流監測系統應用：

水是森林生態系統物質循環的重要物質，同時也作為系統物質和能量循環以及森林生態水文過程的主要載體參與森林生態系統調控過程。從水量平衡看，不同植物種以及其按一定的空間結構組成的林分對大氣降水具有不同的分配特征。因此，正確觀測和分析森林對降雨的分配規律，對分析認識森林制備對水調節和分配作用，以及由此產生的空間格局和過程有著重要的意義。樹干截流是森林降水再分配的重要組成部分，具有重要的研究?jī)r(jià)值。

纏繞型樹干截流監測系統技術參數：

支持無線通訊：GSM 4G GPRS無線模塊

支持報警條件設定。

支持網絡IP，接口設定、上位機地址設置等

支持12V\24V直流、市電多種供電方式

工作環境：溫度-30~70℃，濕度≤95%RH

支持GPS定位功能；

支持?jǐn)?shù)據實時顯示

支持現場配置，標定傳感器

支持太陽能供電

支持云端軟件實時查看數據

主采集器是自動氣象站的核心，由硬件和嵌入式軟件組成。硬件包含高性能的嵌入式處理器、高精度的 A/D 電路、高精度的實時時鐘電路、大容量的程序和數據存儲器、傳感器接口、通信接口、CAN總線接口、外接存儲器接口、以太網接口、監測電路、指示燈等，硬件系統能夠支持嵌入式實時操作系統的運行。

1、主采集器嵌入式處理器的選取應還應滿足下列要求：

（1）綜合考慮速度、功耗、環境要求，采用當前市場主流ARM9系列的32位處理器；

（2）選擇 16 位以上的 A/D 轉換電路，以滿足傳感器的測量要求；

（3）實時時鐘電路能誤差 15s/月的要求；

（4）程序存儲器為非易失性的，容量滿足嵌入式軟件的容量要求，并具有 50% 的余量；

（5）數據存儲器為非易失性的，容量滿足數據存儲的要求，并具有 50% 的余量；

2、傳感器指標：

傳感器類型：翻斗

分辨率：0.1、0.2、0.5

輸出：觸點閉合

翻斗容量：50ml、100ml、500ml、1000ml
