植物生長監測系統

型號：DF-SZ

植物生長監測系統儀器概述:

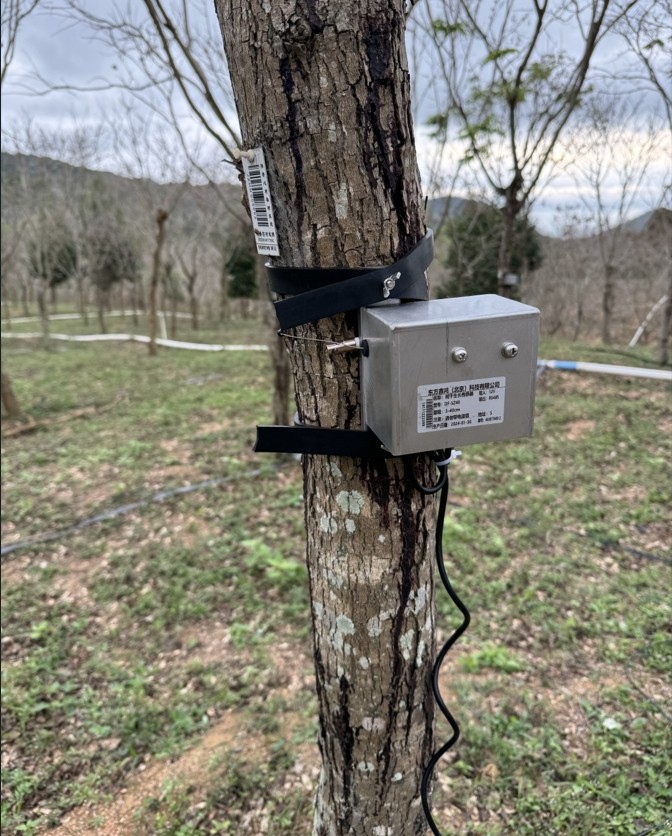

植物生長傳感器是高度的電子測量儀器，并且?guī)в袦囟茸詣?dòng)補償功能。利用該儀器可以很容易的監測環境因子對樹干生長變化的影響。數據采集器或計算機通過探頭的信號變化，實時測量植物的日生長與長期生長變化。

植物生長監測系統技術參數:

綜合數據采集器：

主采集器：新型自動站主采，具體獨立USB接口，可通過串口調試。

主采集器是自動站的核心，由硬件和嵌入式軟件組成。硬件包含高性能的嵌入式處理器、高精度的 A/D 電路、高精度的實時時鐘電路、大容量的程序和數據存儲器、傳感器接口、通信接口、CAN總線接口、外接存儲器接口、以太網接口、監測電路、指示燈等，硬件系統能夠支持嵌入式實時操作系統的運行。

主采集器嵌入式處理器的選取應還應滿足下列要求：

（1）綜合考慮速度、功耗、環境要求，能支持嵌入式實時操作系統的運行并具有內置的 Watchdog 功能，采用當前市場主流ARM9系列的32位處理器；

（2）選擇 16 位以上的 A/D 轉換電路，以滿足傳感器的測量要求；

（3）實時時鐘電路能保證誤差 15s/月的要求；

（4）程序存儲器為非易失性的，容量滿足嵌入式軟件的容量要求，并具有 50% 的余量；

（5）數據存儲器為非易失性的，容量滿足數據存儲的要求，并具有 50% 的余量；

（6）RAM滿足嵌入式軟件的運行要求，并且有 30% 的余量。

主采集器的外界存儲器配置

（1）1個U盤；

（2）1個USB端口。

數據通訊方式

（1）主采集器配置1個調試串口RS232-D，使用串口調試線連接主采集器的調試串口和PC機的RS232串口；

（2）設置PC機的串口通訊參數9600，N，8，1；

（3）PC機運行串口通訊軟件，即可實現主采集器與PC機之間的數據通訊。

傳感器參數：
