農業面源污染綜合監測系統

型號：DF-NWZ

系統簡介：

農業面源污染，是指農業生產過程中由于化肥、農藥、地膜等化學投入品不合理使用，以及畜禽水產養殖廢棄物、農作物秸稈等處理不及時或不當，所產生的氮、磷、有機質等營養物質，在降雨和地形的共同驅動下，以地表、地下徑流和土壤侵蝕為載體，在土壤中過量累積或進入受納水體，對生態環境造成的污染。

主要通過土壤多參數傳感器、水文傳感器、水質傳感器、氣象傳感器、數據采集終，結合物聯網技術，通過遠程實時監測田間面源土壤、氣象、水文與水質信息，分析核心區水量平衡過程，并整合氣象、農田土壤含水率等多源信息，構建農田面源污染大數據平臺。為掌握全國農業面源污染狀況，形成了常態化、動態化、制度化的長效機制。

系統特點：

·針對降雨或灌溉后產生的農田徑流量監測數據；

·農田徑流中的水質指標和泥沙含量的監測；

·化肥農藥等農用化學品在農田土壤中隨著地表徑流運動水質監測；

·農田小氣候對農田污染的影響；

·測量數據和現場視頻遠程上傳云平臺。

技術參數：

1、數據采集終端：

支持無線通訊：GSM 4G GPRS無線模塊

支持報警條件設定。

支持網絡IP，接口設定、上位機地址設置等

支持12V\24V直流、市電多種供電方式

工作環境：溫度-30~70℃，濕度≤95%RH

支持GPS定位功能；

支持氣象數據實時顯示

支持現場配置，標定傳感器

支持太陽能供電

主采集器是自動氣象站的核心，由硬件和嵌入式軟件組成。硬件包含高性能的嵌入式處理器、高精度的 A/D 電路、高精度的實時時鐘電路、大容量的程序和數據存儲器、傳感器接口、通信接口、CAN總線接口、外接存儲器接口、以太網接口、監測電路、指示燈等，硬件系統能夠支持嵌入式實時操作系統的運行。

主采集器嵌入式處理器的選取應還應滿足下列要求：

（1）綜合考慮速度、功耗、環境要求，采用當前市場主流ARM9系列的32位處理器；

（2）選擇 16 位以上的 A/D 轉換電路，以滿足傳感器的測量要求；

（3）實時時鐘電路能保證誤差 15s/月的要求；

（4）程序存儲器為非易失性的，容量滿足嵌入式軟件的容量要求，并具有 50% 的余量；

（5）數據存儲器為非易失性的，容量滿足數據存儲的要求，并具有 50% 的余量；

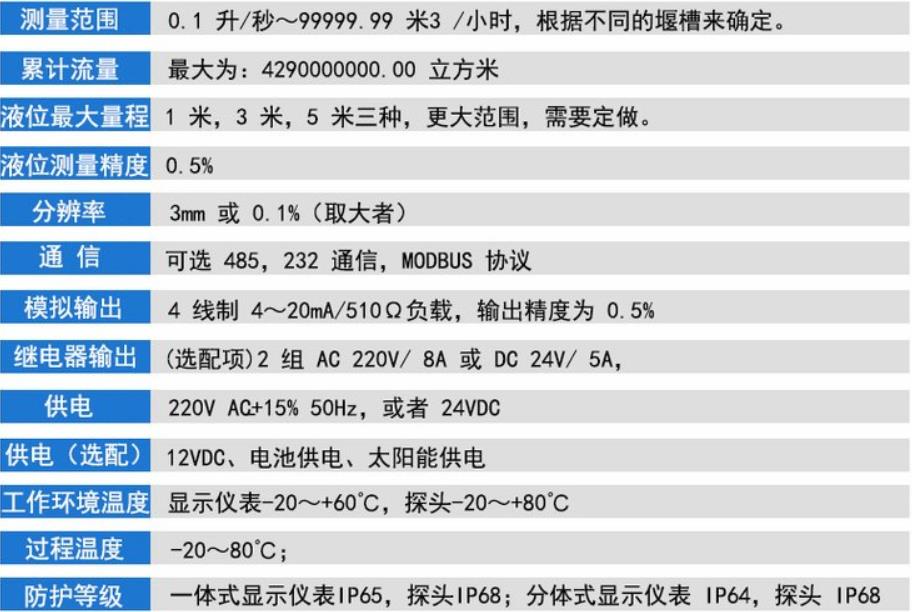

2、地表徑流傳感器：

超聲波明渠流量計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量及農田水利中的渠道等。由于本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體條件下，比接觸式的儀表，具有更高的可靠性和耐用性。

3、水質自動采樣器

采樣瓶采樣量:10～1000ml

采樣瓶規格:1000ml×24瓶

采樣精度:≤±5％

等比例采樣誤差:≤±5％

時鐘控制誤差:△1≤0.1%及△12≤30s

裝瓶方式:單采、混采、分瓶采樣

存儲溫度控制誤差:±2℃

水平采樣距離:≥80m

垂直采樣高度:≥8M

管路系統氣密性:≤-0.05MPa

數據儲存:≥5000條，可擴展，可USB（U盤）快速導出

存儲信息類別

采樣記錄（包含采樣時間、采樣量、采樣觸發方式、留樣瓶位號等）、開關門記錄、其他記錄（停電、故障等報警記錄）

采樣時間間隔:*小采樣間隔≤20min

通訊協議:MODBUS  RS-485 接口

工作電壓:交流220V±10%，50Hz±10%

絕緣阻抗:＞20MΩ

MTBF:＞1440h/次

外形尺寸(mm)L580*560*1270（長*寬*高）

工作環境溫度:5℃~35℃

4、自動水質監測傳感器：

5、土壤溶液取樣器

取樣管長度（cm）

多種長度可供選擇10、15 、20、25、30、---235 cm.

取樣管二種直徑可選：63mm

空氣氣壓：1 bar(100Kpa)

陶瓷頭空隙尺寸：3μm (63mm)

導水率：9.5 X 10-6cm.s-1 (63mm)

取樣陶瓷頭尺寸

直徑63mm X 73mm 長

手動泵：帶負壓表

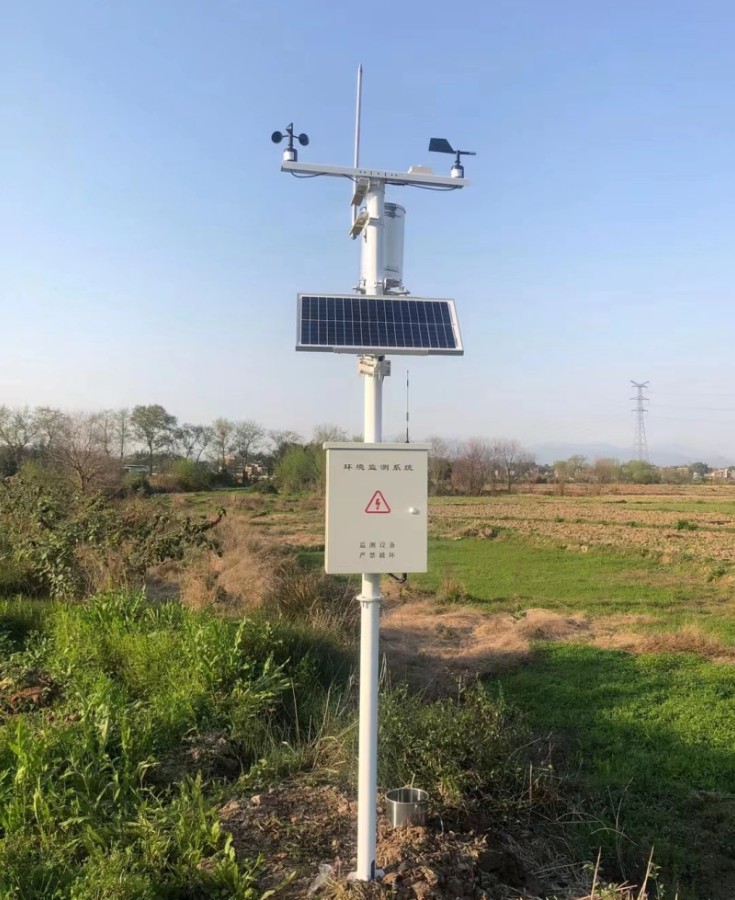

6、農田氣象站
