地下水位水質監測系統
產品名稱：地下水位水質監測系統
- 發布日期：2023-06-12
- 在線詢價
地下水位水質監測系統
型號：DF-DSZ2
1、地下水位水質監測系統產品簡介
地下水質水位監測系統是*種集數據采集、存儲、傳輸和管理于*體的無人值守的采集系統。在線流量 監測系統由水文傳感器、水質傳感器、數據采集儀和計算機軟件三部分組成。數據采集儀具有數據采集、實時時鐘、 數據定時存儲、參數設定、友好的人機界面和標準通信功能。
系統內置大容量 FLASH 存儲芯片；多種通訊接口可以很方便的與計算機建立有線通訊連接，若選配
GPRS 無線通訊模塊還可實現水文設備與計算機監控中心的遠程無線連接。
1.1地下水位水質監測系統產品功能
◆實時監測水位（可選擇）、水溫（可選擇）、水質PH、COD、氨氮等環境要素監測參數；
◆微電腦監測數據采集儀具有流量數據采集、實時時鐘、定時存儲、參數設定、參數和歷史數據掉 電保護等功能；
◆漢字液晶鍵盤人機界面，人機界面友好；
◆數據瀏覽功能。能提供局域網數據瀏覽、互聯網數據瀏覽、手機數據瀏覽等多種數據瀏覽途徑供用 戶選擇；
◆靈活的系統組網方式。通訊功能支持 MODBUS 通訊協議。提供標準有線（485、232/ USB）、無線（GPRS/ LAN/電臺/WIFI/衛星）等多種通訊方式供用戶選擇。靈活與流量計算機組成流量監測系統；
◆可靠供電系統。提供市電、直流和太陽能系統等多種供電方式供用戶選擇；
◆采用全不銹鋼、金屬噴漆支架和野外防護箱，外形美觀、耐腐蝕、抗干擾；
1.2、地下水位水質監測系統系統特點
◆電源系統:雙電源供電系統、交流 220V、直流 5V、12V、太陽能等,根據用戶需要選配。
◆可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。
◆完善的防雷擊、抗干擾等保護措施。
◆硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。
◆監測要素可按實際需求選配。模塊化設計極大的方便了后期設備的調試和升級。
◆通訊方式可根據傳輸距離來按需要選配，為方案提供*高的性價比。
◆WEB 發布系統可以讓用戶在互聯網上隨時使用瀏覽監測站現場監測數據。
◆客戶端瀏覽：可以通過軟件客戶端，實現局域網、互聯網上查詢、統計監測站現場監測數據.
2、地下水位水質監測系統系統設計
2.1 系統設計目標
根據客戶需求，提供能夠充分體現和滿足客戶個性化需求的解決方案。
2.2 系統設計原則
1）兼容性原則。
系統提供靈活的設置，可兼容國內外各種傳感設備，進行數據采集與處理，在保證功能的前提下， 可以*大限度降低系統成本。
2）易用性原則。
系統使用人員范圍廣，使用人員的計算機水平層次不*，很多地方缺少計算機*業人員，該系統 做到操作簡便，維護簡單，易學易懂。
3）可靠性原則。
硬件設計時具備操作與安全保護機制，*大限度減小用戶誤操作導致的錯誤或損失。采用可靠穩 定的數據傳輸系統，采集中心以查詢方式主動調取采集器數據，具備心跳機制，斷線重連機制等，保 證各項性能可以長時間穩定運行。
4）安全性原則。
系統的用戶根據業務的需要，具有不同的安全級別及操作權限，系統能充分發揮操作系統、數據 庫、應用軟件三層安全保證措施，以保證數據的安全性。
5）易二次開發、易維護性原則。 采用封裝技巧，建立穩定的底層工具，核心技術文檔隨系統發布等手段，使具有基本技術水平的
系統維護人員可以在*定程度上對系統進行較復雜的維護及*般性擴充。 6）環保節能原則。
采用無污染優化的電源管理設備，可控的系統功耗。節能，以較小的太陽能電源系統即可實 現應有功能。
2.3 地下水位水質監測系統產品配置
根據客戶需求及項目需要，整體配置如下：
| 序號 | 名稱 | 規格參數 | 數量 | 單位 |
1 | 水位計 | 測量范圍：0-100m（可選） 測量精度：0.2%FS，0.5%FS（默認） 輸出信號：4-20mA，0-5V，0-10V 溫度漂移：0.03%FS/℃ 供電電源：12-36VDC典型24V 功耗：0.48W 介質溫度：-10~50℃ 測量介質：對不銹鋼無腐蝕的油、水等 防護等級：IP68 | 1 | 個 |
2 | 水質PH傳感器 | 檢測原理:復合電極 響應時間:<30秒 測量量程:0~14pH 測量準確度:0.1PH 分辨率:0.01PH 溫度范圍:0~50°C 貯藏溫度:-20~80°C 輸出信號:RS-485、 MODBUS 協議 校準方式:3點校準 入水深度:<10米 | 1 | 個 |
3 | 水質COD傳感器 | 接口:支持 RS-485， MODBUS 協議 COD量程:0.75 to 370mg/L equiv.KHP COD精度:<5% equiv.KHP COD分辨率:0.01mg/L equiv.KHP 溫度范圍:+5 ~ 45℃ 外殼 IP 防護等級:IP68 | 1 | 個 |
4 | 氨氮傳感器 | 檢測原理：離子選擇電極法 測量量程 氨氮：0~2/0~10/0~1000mg/L NH4-N PH：4-10ph 測量準確度 氨氮：±5% PH：±0.1ph 分辨率 氨氮：0.1mg/L PH：0.01ph 溫度范圍：0~50°C 貯藏溫度：-2~80°C 輸出信號：RS-485 輸出 MODBUS 協議 防水等級：IP68 | 1 | 個 |
5 |

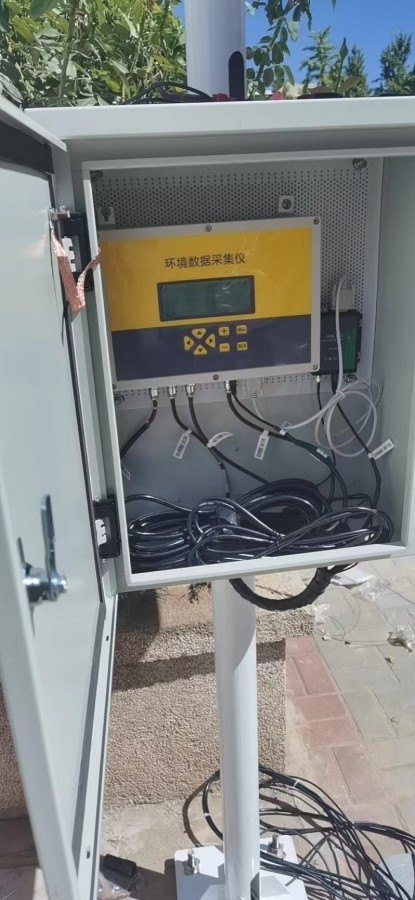

綜合數 據采集 器 | 1、傳感器通道：16 路；擴展存儲：U 盤存儲 2G， 通訊波特率：9600bps 2、具有標準 USB/RS232/RS485 端口，可方便接 入 PC 機或筆記本電腦；中文 LCD 屏帶背光，供 電方式：220V 交流/12V 直流并存（含傳感器標 配數據線），帶數據存儲。 3、可提供標準 MODBUS 協議，供用戶實現上位 機軟件二次編程； 4、支持時間校準功能； 5、支持標準 MODBUS 雙協議切換； | 1 | 個 |

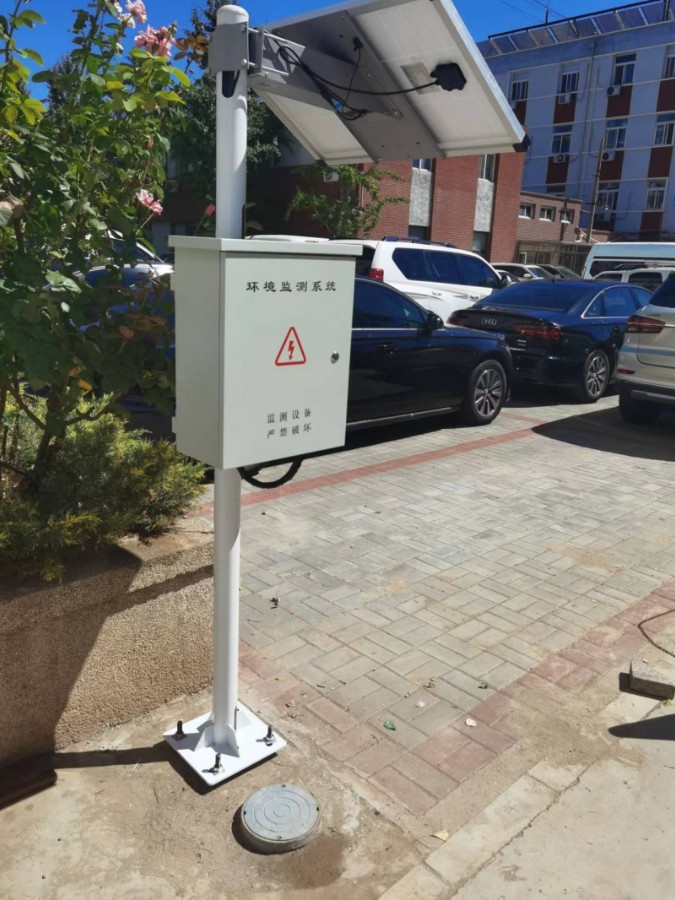

6 | 野外防 護箱 |
鍍鋅噴塑，防雨，防塵，防潮； | 1 | 個 |
7 | 安裝支 架 |
特制支架 | 1 | 個 |
8 | 監測軟 件 | 可導入導出數據，繪制波形圖、報表、數據上 傳、參數遠程配置等功能， | 1 | 套 |
9 | 太陽能 供電系 統 |
*套含太陽能支架，太陽能板，太陽能控制器， 蓄電池等 | 1 | 套 |
10 | 無線傳 輸模塊 | 無線 GPRS 傳輸，精度高，穩定性好，需 SIM 卡 使用 | 1 | 套 |
11 | 安裝管 件裝置 | 安裝線纜套管等 | 1 | 套 |
12 | 輔材配 件 | 按照標準定制 | 1 | 套 |
