型號：DF-ZFZ

*、全自動水面蒸發站概述

全自動蒸發站、全自動蒸發系統，采用靜水監測裝置，*度更高，靈敏度更好，功耗更低；相比**代產品新增更為完善的儀器保護機制；全新的區域算法，根據每個地域的實際水文情況標定，修正了雨情對蒸發的影響。用于自動監測水利水文地面/水面蒸發的完整系統，設計依據中華人民共和國水利部《水面蒸發觀測規范》SL 630-2013和中國氣象局2017年版《地面氣象觀測規范》中的相關要求。

二、全自動水面蒸發站基本原理

全自動蒸發站由蒸發計、雨量計、溢流桶、數據采集/控制、補水控制等主要部件構成的*套完整自動監測系統。該系統可與GPRS數據傳輸裝置連接組成遙測站。本系統限于在非冰凍期內使用。本系統中的蒸發計和雨量計、溢流桶等裝置應根據相關產品使用說明書要求進行定期維護。

本蒸發站系統以連通器為基本核心原理，以蒸發桶、雨量計、靜水桶水位計為基本觀測工具，以采集器自動采集、處理、顯示蒸發、降水、溢流、補水過程信息、自動控制補水、排水過程。采集器通過RS485/232通信接口與上位機系統連接，利用系統配套的應用軟件可以實現水面蒸發過程信息的遠程監測及資料整編入庫。

投入運行的蒸發站蒸發桶水位高度應保持在水位標志線上。無降水日時，采集器自動采集蒸發桶內水面高度變化計算蒸發量。每當蒸發桶內水面高度降至約定值（水位標志線以下15mm）時，采集器在觀測日分界時刻（水文分界日為8：00，氣象分界日為20：00）控制補水泵工作，給蒸發桶、水圈自動補水，使桶中水位恢復至水位標志線30mm高度，然后，以補水后穩定水面的高度作為起測點，測量下*時段的蒸發量。

在降水日，當蒸發桶水位升高至約定值（水位標志線以上25 mm）時，采集器驅動電磁閥打開，當靜水桶中的水面下降到水位標志線以下5mm時，溢流泵停止工作，采集器記錄此時的水面高度，此時記錄器計算此次排水的高度差，從而根據測井的橫截面積計算出此次的溢流量。

三、全自動水面蒸發站系統組成：

1.蒸發站主要是由*臺數字式水位測量系統和*個由單片計算機為核心的電氣控制裝置組合在*起的*臺機電*體化的設備，它用于檢測蒸發桶水位，控制補水泵和排水閥動作，蒸發計與采集器通過系統內部RS-485通訊總線通訊。

2.水位計由靜水桶、光電旋轉編碼器、浮子、平衡重錘、固定于光電旋轉編碼器轉軸上的圓形鋼絲繩掛輪，以及光電旋轉編碼器保護罩、底座等組成。

3.控制水泵和電動閥的繼電器在采集器內，繼電器吸合時，水泵或者電動閥開始工作，繼電器斷開時，停止工作。

4.蒸發站的靜水桶埋于觀測現場的土中，靜水桶下部通過連通管與蒸發桶連接，與蒸發桶形成連通結構，實現兩者水面同步變化。

5.雨量筒采用0.1mm/min高*度分辨率，其基本原理是雙翻斗機械式，輸出信號為rs485

6.供電部分采用大功率太陽能板和65AH鉛酸蓄電池的供電方式，保證不間斷的自動供電。

7.整體結構大氣美觀，結實耐用。

四、全自動水面蒸發站典型應用

可廣泛應用于農業、氣象、環境保護、水文水利、大田、湖泊、沼澤等任何需要監測地面/水面蒸發的場所。

五、全自動水面蒸發站計算公式：

蒸發量=（蒸發桶水位起算值-蒸發桶水位測量值）X1.15+降水量-溢流量

上式可簡化表示為：

          QF =（W0-Wt）X1.15+Qj-Qy

式中：QF: 表示水面蒸發量，單位：mm

Wt：表示測量時刻（t）的蒸發桶水位，單位：mm

W0：表示起算時刻的蒸發桶水位，單位：mm

Wt、W0值由浮子式水位計自動測量。

Qj：表示被測時段內的降水量，Qj值由數字雨量計提供，單位：mm

Qy：表示被測時段內的溢流量，Qy值由系統自動測量，單位：mm

六、全自動水面蒸發站技術指標：

七、全自動水面蒸發站配置清單：

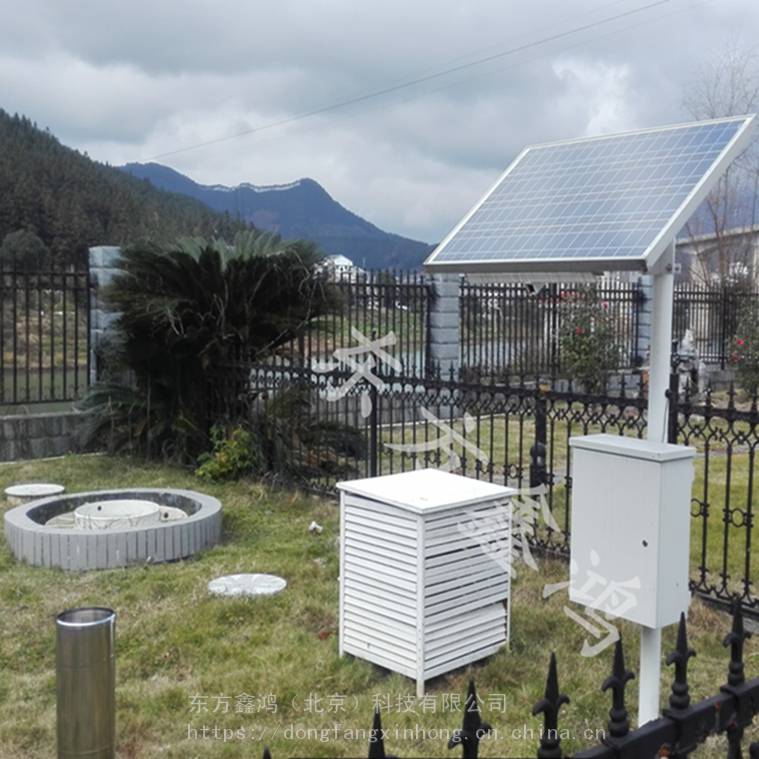

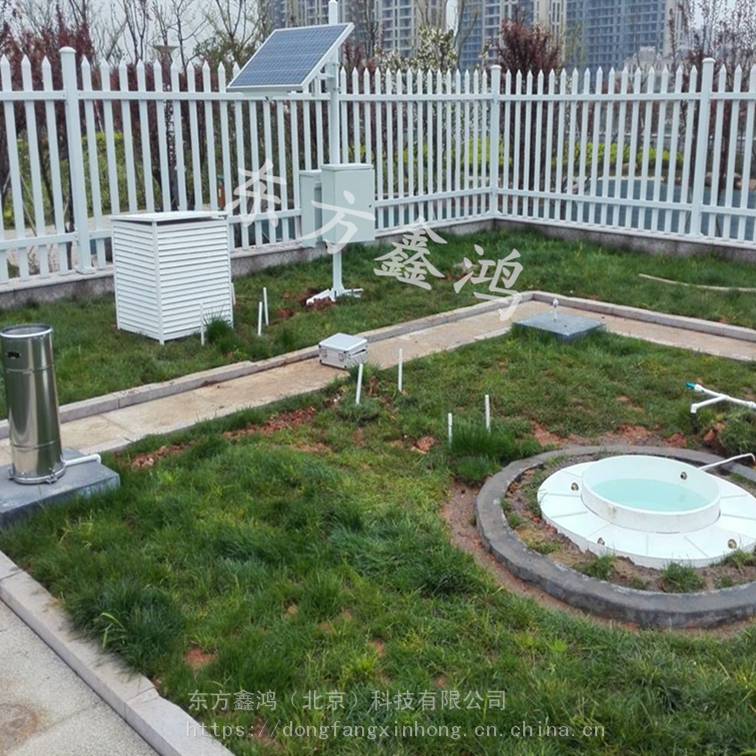

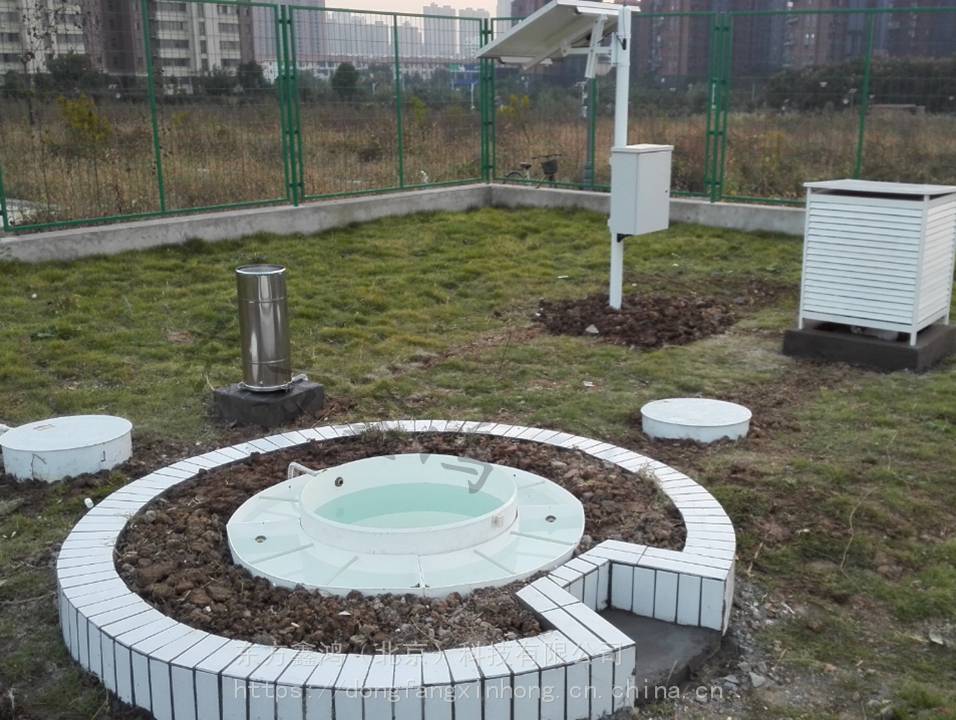

八、設備實際應用：

關鍵詞：全自動水面蒸發站、水面蒸發站、水庫數字式水面蒸發站、自動水面蒸發器
