型號：DF-LDC

1、纜道雷達測流系統產品簡介

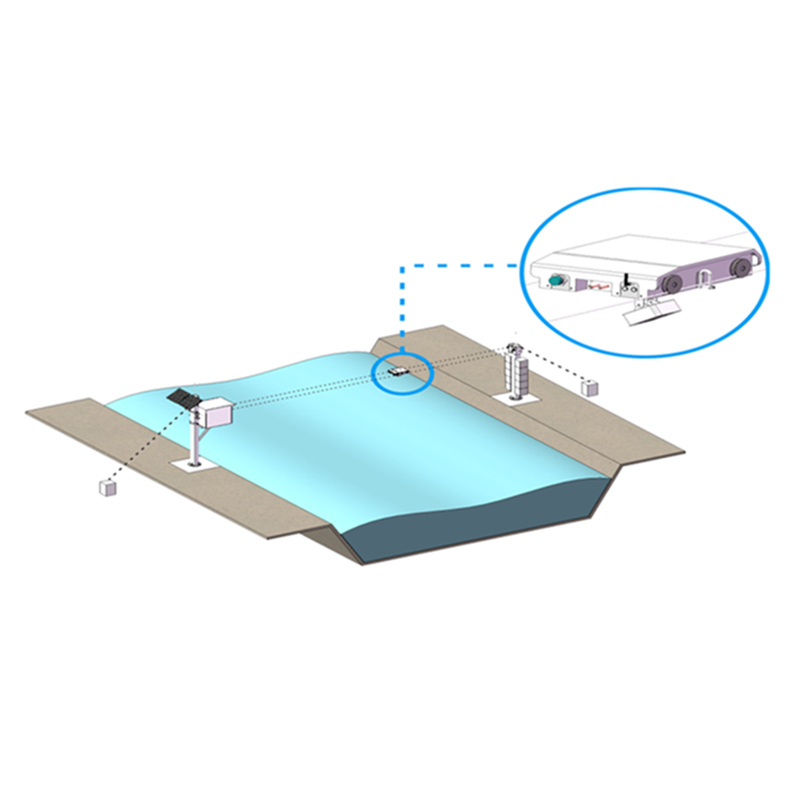

移動式雷達波測流系統主要由纜道基礎、控制及傳輸系統、雷達運行車、水位計、雷達流速儀組成，以非接觸方式測量河流表面流速和水位，自動換算流量，并實時上傳數據到服務器。移動式雷達波測流系統通過架設簡易纜道，在纜道上懸掛雷達運行車和雷達流速儀，通過安裝的雷達水位計或者其他水位測量裝置結合大斷面數據和測流垂線參數，雷達運行車自動根據垂線位置測量每個垂線的流速，通過短距離無線通訊發送到控制及傳輸系統，控制及傳輸系統內的遙測終端機會計算出每個小斷面的流速、流量、面積等數據，所有垂線測量完成后，自動計算出大斷面的過流面積，平均流速，流量等數據，zui終上傳到平臺供用戶分析查看并下載。

2、纜道雷達測流系統主要特點

無人值守，全自動采集和計算流量。

可支持300m以上寬河道測量。

非接觸、低損耗、維護少、不懼泥沙。

全天候測量，可在夜間、雨天測流。

適用洪水期高水位，高流速條件測量。

測量*度高、速度快，不受風雨和停電影響。

安裝簡單、功能完備、運行可靠。

內部集成增益調節功能，可以適用不同的測流距離。

自動請求充電與斷開充電。

設備能夠根據水位自動調整采集的垂線，只有垂線在水中才進行采集。

支持現場設置參數與遠程設置參數。

可使用本公司相應水位計產品，與移動式雷達波測流系統結合使用，數據上傳至平臺可以查閱流量、流速等數據。

可根據不同水位級變化自動進行選擇對應的垂線數測流，全自動，完全滿足水文規范的要求，測驗*度高。

 軟件平臺可直接生產各種水文規范報表，直接參與資料整編，還可定制軟件功能。

 支持水位流量對比分析圖，水位過流面積對比分析圖，水位流速對比分析圖，流速分布柱狀圖等圖形展示。

3、纜道雷達測流系統設備組成

由雷達表面流速儀、雷達運行車、系統控制器、雷達測速控制器、流量計算終端、在線充電箱、蓄電池、無線電臺、RTU遙測終端機、水位計（浮子、氣泡或雷達）和中心站軟件等組成。

使用方法

將雷達運行車放置在纜道上面并鎖好安全扣，雷達流速儀安裝固定在雷達運行車上，并按照雷達流速儀的安裝要求調整好角度，將雷達水位計或者其他的水位計接入控制及傳輸系統上，使用時需保證兩岸的鋼纜高度*致并用配重塊拉緊。安裝完成后雷達運行車在纜道上運行，觀察充電功能和數據上傳功能。

應用環境

移動式雷達波測流系統安裝方便、測流迅速、不受風雨和停電限制，適應高流速、寬河道測流，也可用于巡測和*般性測流。

4、纜道雷達測流系統技術參數：

雷達流速儀參數

有效距離： 0-40m

測量范圍： 0.1-20m/s;0.1-40m/s

測量*度： ±0.01m/s;±1%

分 辨 率 ：  0.001m/s

供電范圍： 9-24V

功      耗：   ∠0.5W

工作溫度：  -30-65℃

相對濕度：  0-95%RH

通信接口：  RS485(Modbus)

防護等級：  IP67(可達IP68）

天       線：  24GHz

波  束  角： 12°

平均時長：  0-99.9s

傾角范圍：  0°～70° 可設置

平角范圍：  0°～70°可設置

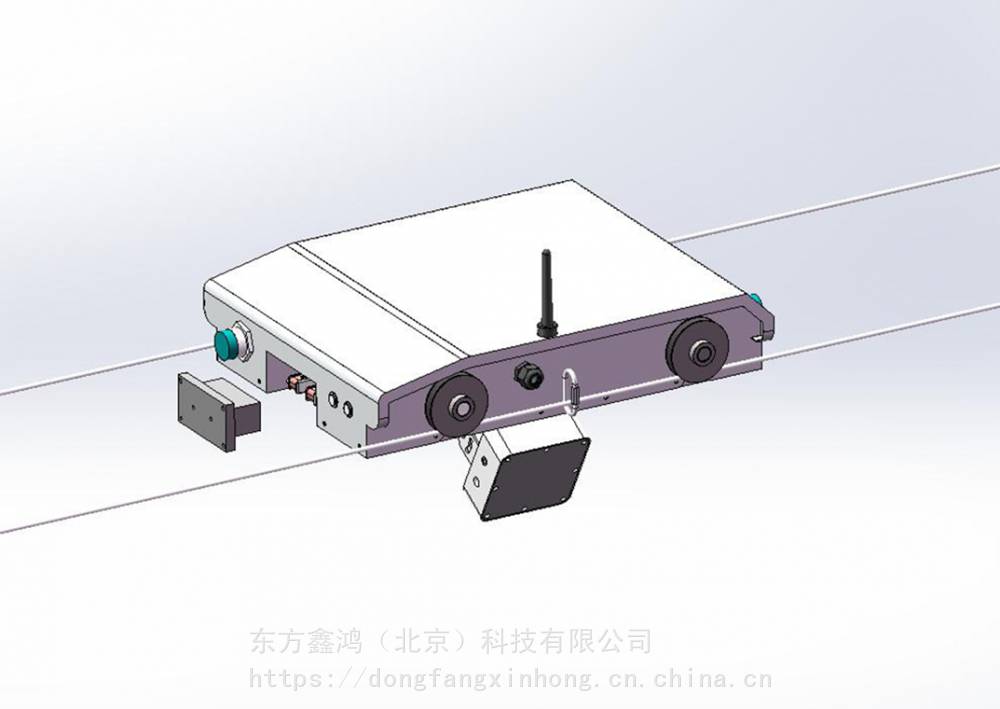

雷達運行車

運行方式：  雙軌全自動運行

電池電壓：   18.5V

電池容量：   ＞20AH

運行功耗：   ＜13W

充電方式：   全自動恒流恒壓充電

傳輸距離：   ≥3000m

輪        距:     330mm

行走誤差 :    ＜0.1％

行走速度：   根據纜道長度配速

工作溫度:      -30-65℃

防護等級:      IP45

抗風等級:      8級

控制及傳輸系統：

供電電壓:    24V

電池容量:    24V100AH

工作電流:   ＜6mA

待機功耗:   ＜1mA

充電電流:   ＜2A

短傳方式:    433、zigbee、2.4G＜6mA

通訊方式:    2G/3G/4G/有線以太網

存儲容量:    512M,可擴展

工作溫度:    -30-65℃
