型號：DF-LSZ

灌區流量監測系統、灌區水位流速監測系統、灌區水質自動監測系統、水文信息綜合監測系統、水文水質自動監測站

*、灌區渠道流量、水質自動監測系統簡介：

現場為人工修建渠道，渠道斷面較寬，泥沙含量較高，因為考慮使用雷達的流量計，可以同時監測水位，流速，流量，增加水質傳感器，常規的5參數以及COD，氨氮等參數，實時監控渠道內的水質情況，現場視頻實時查看現場情況，所有數據通過無線在平臺上面統*查看，zui后在微信端或者電腦端進行查看的。雷達屬于非接觸式的，易于維護。

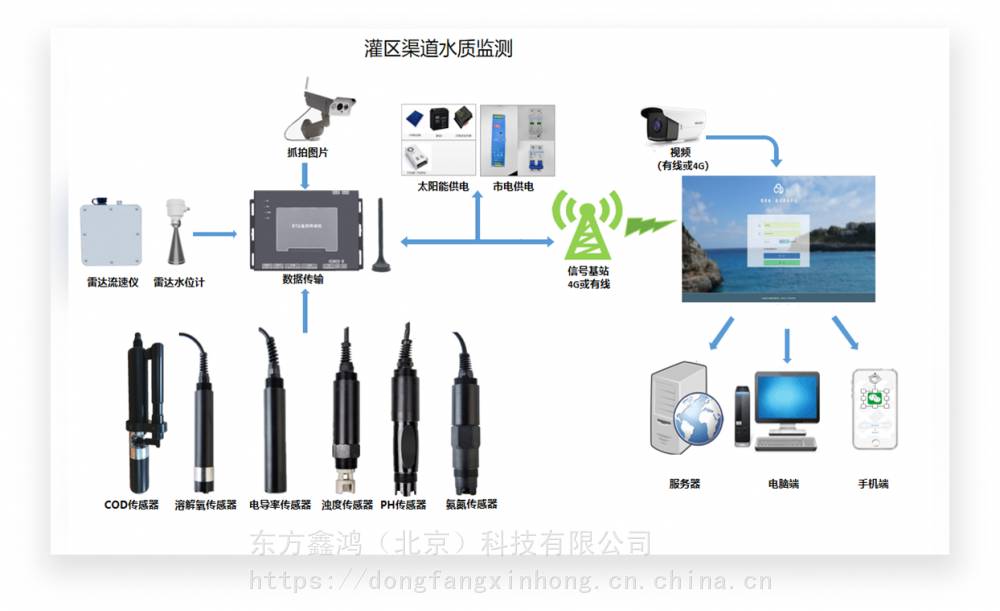

二、灌區渠道流量、水質自動監測系統系統組成：

常規流速儀法。在監測斷面處安裝水位自動監測設施設備（水位自記井、水位計、電子水尺等），用常規流速儀法測流，率定該監控斷面水位流量關系，通過水位推求流量。

實時雷達波測流系統。視監測斷面流速情況，布設*個或多個雷達流速儀探頭，實時監測水流表面流速。

灌區流量*般由以下幾個方面組成：

水位流量：雷達流量計（包含雷達流速儀和雷達水位計）（非接觸式）。

水質常規（PH、溶解氧、濁度、電導率、氨氮、COD）

圖像視頻：用于拍攝下泄口或者是流量計安裝處的視頻圖像，通過4G網絡將數據傳輸至服務器遠端可以查看。

供電系統：用于給整套系統進行供電、根據現場環境可以選擇太陽能供電或者市電供電。

通信設備：可以通過遙測終端機將采集到的傳感器數據通過GPRS發送至云端。

數據查看：數據可以通過遙測終端機發送至數據服務器、用戶可以通過云平臺或者手機瀏覽器遠程查看數據，數據也可以發送至相應監管部門的服務器。

三、灌區渠道流量、水質自動監測系統主要設備參數

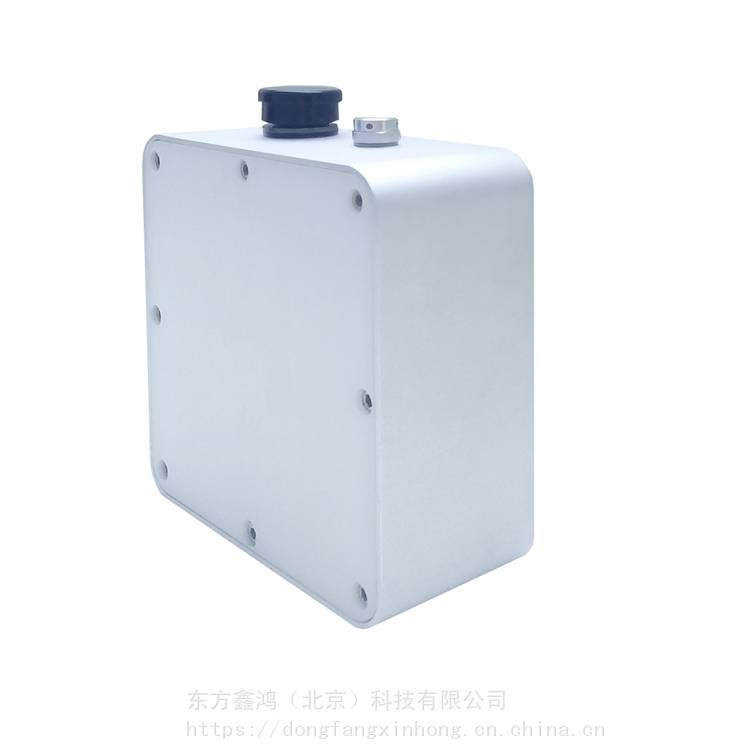

1、雷達流速儀

產品特點：

防水、防結露、防雷設計，適用于各種野外環境；

進口平面微帶雷達非接觸式測量，不受氣候、泥沙及漂浮物影響；

能夠適應復雜情況，不受高水位、垃圾、淤泥、植被等影響；

快速*確測量，數據輸出穩定，且適用于洪水期高流速環境；

測量運行和休眠模式相結合；

雷達發射波束角小，準確度高，不易受外界影響；

結構小巧，功耗低，安裝方便、易維護；

配套控制器遠傳設備，可輕松對接現有水文遙測系統；

寬輸入電壓范圍，適合太陽能電池供電；

du有渠道流速模型，測量*度更高

技術參數：

測量范圍：0.01-20m/s

測量*度：±0.01m/s

雷達垂直傾斜角修正：自動修正

流速方向識別：雙向

雷達頻率： 24GHz

有效距離：0-40m

供電范圍：12 VDC

輸出接口：RS485

功耗：＜1W

工作溫度：-10-60℃

存儲溫度：-20-70℃

相當濕度：0-95%RH

防護等級：IP66

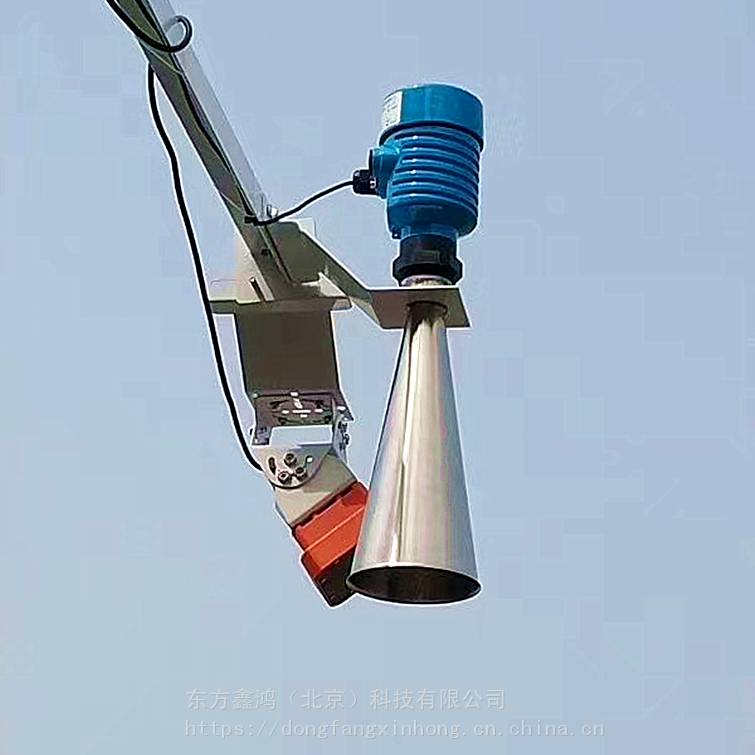

2、雷達水位計：

測量范圍：30m或70m

*度：±3mm

頻率范圍：26GHz

供電電壓：6-24V

信號輸出：RS485 Modbus

3、數據采集遙測終端：

產品特點：

通信功能：支持GPRS，短消息，衛星，433，以太網等多種通信方式。

工作模式：支持實時在線以及定時喚醒等工作方式。

采集功能：水位，雨量，溫濕度，水文，流速，流量，風速風向，閘位，電池電壓等數據，其它傳感可定制。

圖片抓拍功能：支持4個工業相機抓拍上傳。

遠程管理功能：支持遠程配置，遠程升級，遠程重啟等遠程維護功能。

報警功能：水位雨量，門限報警。

存儲功能：自帶flash存儲以及TF卡，可存儲歷史數據，掉電不丟失。

本地配置：本地支持USB以及WIFI配置，數據查詢，歷史數據導出。

支持多3個中心，可實現“*包多投”功能

支持256GB容量TF卡，可作為海量數據存儲器使用。

寬電壓設計，具有反接保護和短路保護功能。

所有輸入輸出端口采用抗雷擊設計，可省缺外置防雷保護模塊。

支持主備信道切換，以及GPRS短信同時上報（短信內容格式可定制）。

安全報警功能：支持柜門開啟報警

技術參數：

硬件配置：2路RS485接口，1路TTL串口（可用作IO接口，外接單總線溫濕度傳感器，控制繼電器等），SDI接口，1路IO接口，1路脈沖輸入接口，1路脈沖雨量計接口，2路模擬量4-20mA接口，1路以太網接口（可外接多種轉換模塊），2路12V可控電源輸出，1路5V可控電源輸出。

存儲容量：16M，支持256G TF卡。

供電電壓：6-24V。

功   耗 ：待機電流<1Ma(12V)。

工作電流<6Ma(12V)。

工作環境：溫度-30~60℃，濕度：<95%(無凝露)。

4、水質監測：PH、溶解氧、濁度、電導率、氨氮、COD等指標。

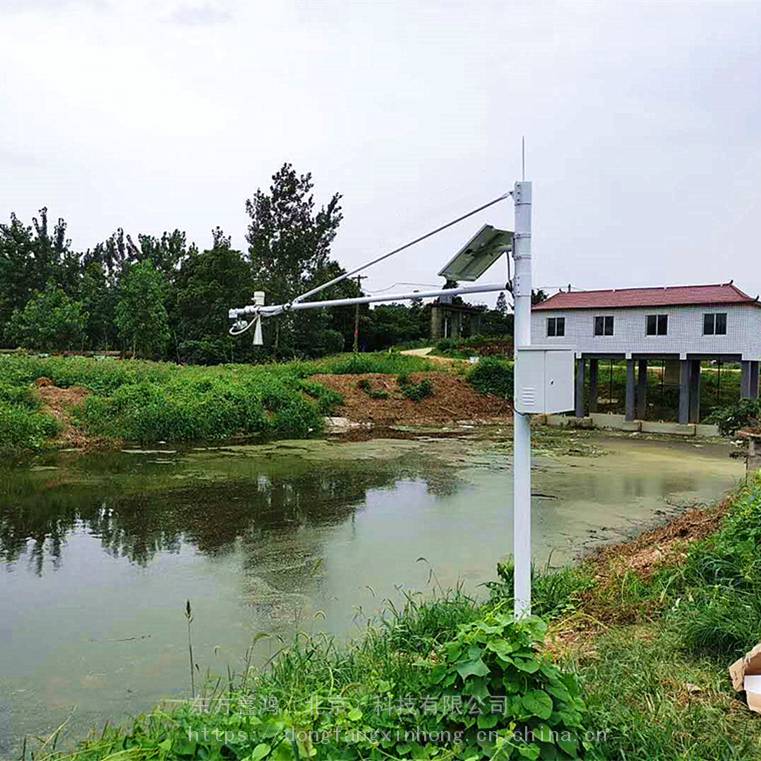

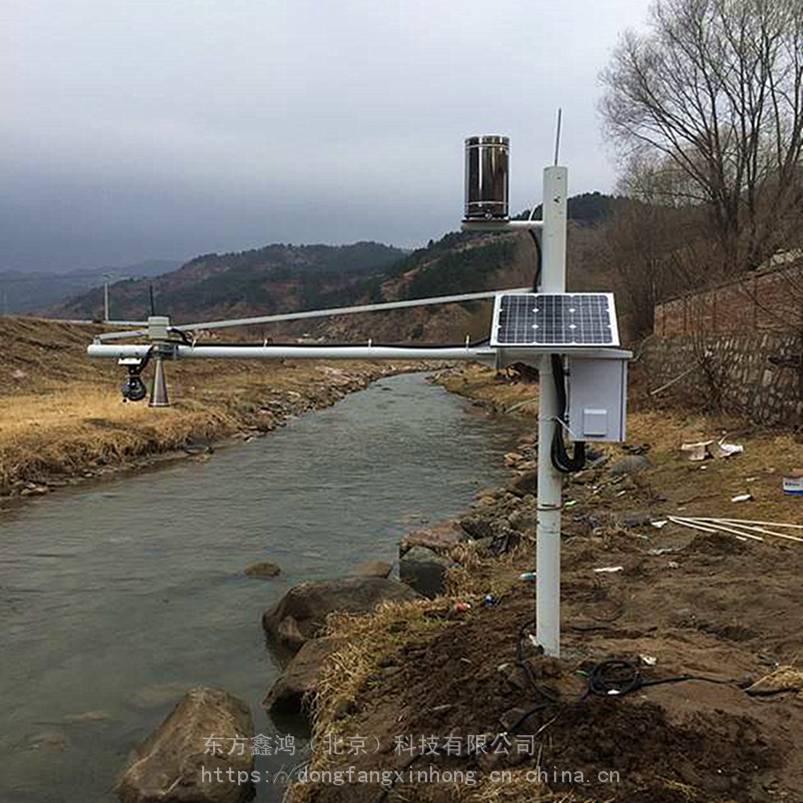

四、使用安裝案例：

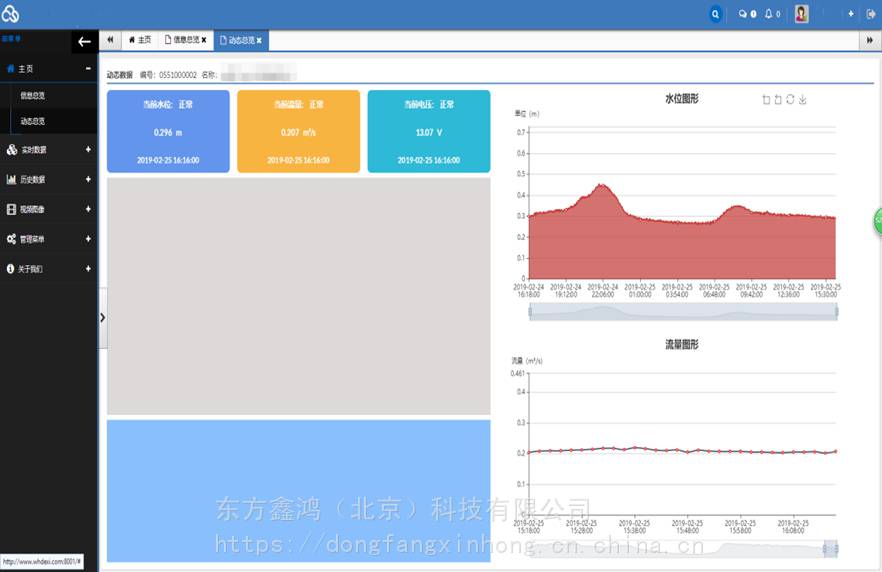

五、云平臺：

云數據展示平臺：主要用于展示各個站點的水位、流速、流量等信息。其功能為：站點的管理，全部站點實時數據的查看，單個站點的實時數據、歷史數據、報表、曲線、歷史數據導出、歷史曲線的導出。該平臺可以免費使用，如需自建平臺可以對數據進行解析。遙測終端機支持的協議是SL651-2014 水文通訊規約或者JSON格式、也可以按照指定協議上傳至上級平臺。
