型號：DF-CS100

便攜式超聲波測深儀、數顯超聲波測深儀 、手持式超聲波水深儀、超聲波水深儀、便攜式水深探測儀

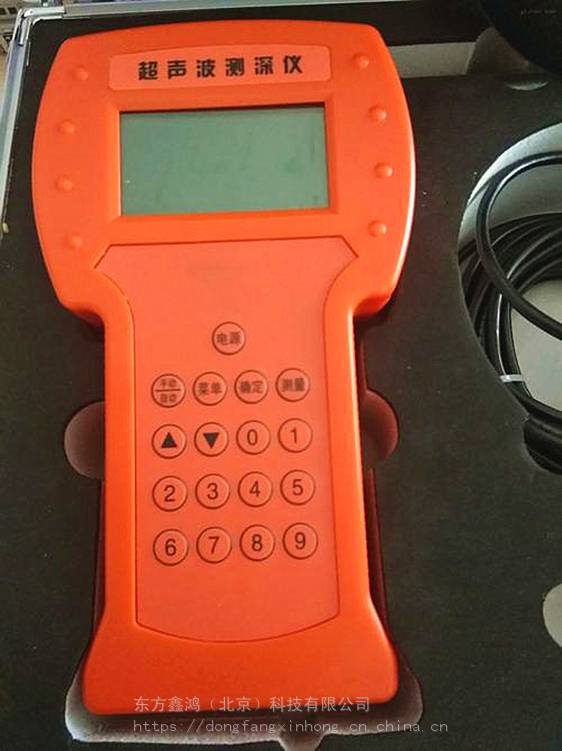

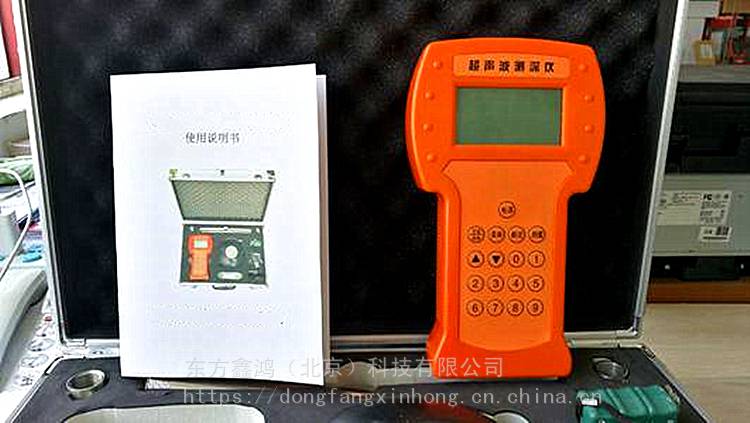

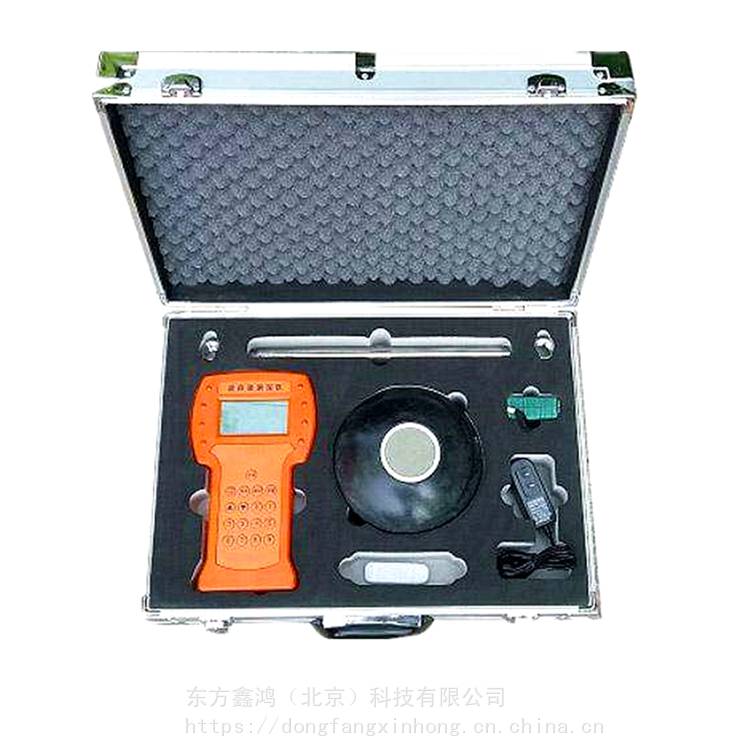

便攜式超聲波測深儀概述

手持式超聲波水深儀是測量水庫、湖泊、江河、淺海等水體的便攜式測深儀，測深時將超聲波換能器置于水面或*定位置，利用超聲波在水中的固定聲速VC和超聲波發射到接收的時間T，儀器自動換算出水深H。本品是我司積多年生產經驗，吸取了多種同類產品優點，而開發的*款方便適用的手持式超聲波測距儀表。超聲波收發轉換電路采用zhuan用大規模集成電路，元件貼片率99%，并以液晶顯示測深結果，保障了產品的長期可靠性，同時將其功耗降到了極低。可選信號輸出，彌補了傳統手持產品無輸出的產品不足。具有測量*準、耗電省、可靠性高、使用方便、操作簡單、測量速度準確、攜帶方便等優點。儀器可在靜水中測深，也可在具有*定速度的水中測深；水流速度可達5m/秒左右，是水文測驗、水電廠、庫區、湖泊、河道勘測和環境水域監測的理想水深測量儀器。

便攜式超聲波測深儀工作原理

在水下，聲波是世界公認的優良的信號傳播方式。超聲波水深儀的工作原理是超聲波換能器向水下發射超聲波，在發射時刻的同時開始計時，超聲波在水中傳播，碰到水底就立即返回來，超聲波換能器收到反射波就立即停止計時。超聲波在水中的傳播速度約為1500m/s，根據計時器記錄的時間t，就可以計算出發射點距障礙物的距離(s)，即：s=1500×t/2。實際工作中，本產品還加入了溫度和不同水深度時的壓力補償，使測量*度得到了很大提高。

開始測量

連接好換能器后，長按電源鍵開機，將換能器置于水下即可測到水的深度。再次長按電源鍵關機。

在測量流動水的深度時，應該用固定桿緊固，并且在換能器上加裝導流體。

注意：當內部電池電壓不足時，會自動關機。

查看數據

短按電源鍵可以依次查看水深、換能器溫度、電池電壓等運行數據。

保存和查看記錄

要保存和查看數據，*需先短按暫停鍵，使測量暫停，顯示保持原來的數值。

短按菜單鍵，保存當前數據。早先多可保存100條數據，長按菜單鍵+加數鍵清除全部存儲的數據。

短按移位鍵或加數鍵（向上或向下）查看已保存的數據記錄。

注意：保存的數據記錄，不具備斷電保持功能，當內部電池耗盡時，會丟失。

便攜式超聲波測深儀應用*域

☆航道勘測、水底地形調查、水下定位、海道（河道）測量和船只導航定位等

☆ 水文測驗、水電廠、庫區等。

便攜式超聲波測深儀性能特點

*中,小型船舷外（內）安裝,電纜 10米

*主要用于海、河、湖上水下定位和測量水深。

*優良的高航速工作，航速55節（63MPH）

*自穩定測量技術與快速跟蹤技術，實時反映真實測量結果

*超大容量SD存儲，早先大32GB存儲容量，FAT16/FAT32文件系統自適應

*按日期自動存儲為CSV格式文件，按日期分文件名存儲，方便查詢

便攜式超聲波測深儀性能指標

量程：200米，100米

盲區：自動檢測盲區

功率：發射功率32級，自動增益調整

早先小顯示分辨率：1mm

*度：±0.3％×量程

顯示：中文LCD

工作頻率：200～2000KHz

現場設置：通過傳感器按鍵完成

標定：出廠標定，可現場校準

環境性能

工作溫度 ：≤80%RH無結露 儲存溫度：-40℃～70℃

儲存溫度： ≤80%RH無結露 偵測方式：15Hz/s

關于保養

嚴禁摔打換能器及主機，禁止擅自拆開主機。

換能器每次使用完后，應及時清洗，晾干后保存。

主機使用時，注意避免用指甲殼按鍵。

長時不使用時，應該每半個月給主機充*次電。

前三次使用時，應將電池使用完，再充滿12小時。

輸出、存儲：RS232/RS485口，SD卡直接讀取測量數據生成EXCEL文件（定時或者手動存儲)

工作電壓：內置電池 ，外接充電器

物理性能

鍵盤：數字按鍵

材質：主機：ABS工程塑料

傳感器：銅或者不銹鋼

重量：主機：800g

傳感器： 400～800g

傳感器電纜： 線徑5～10mm×10m
