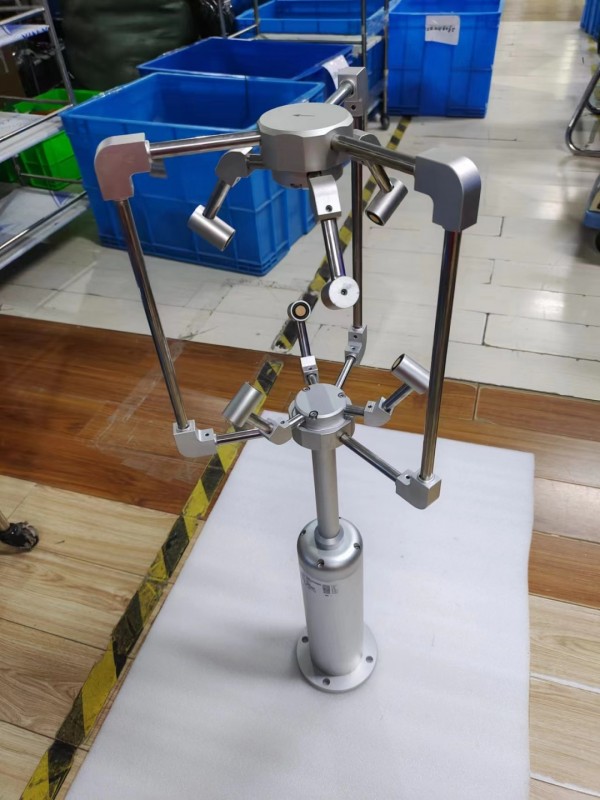

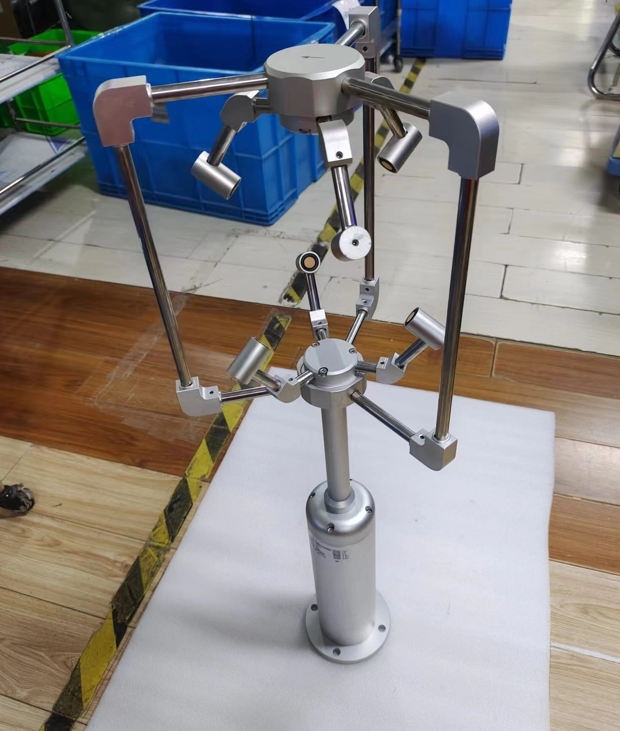

三維超聲波風速風向儀

三維超聲波風速風向儀
型號:DF-CSY3
三維超聲波風速風向儀產品簡介:
三維超聲波風速風向儀采用的超聲波測量技術,*特的結構設計,大大減小了風阻的影響,提升了測量的精度。全金屬材質,沒有任何移動部件,堅固耐用,可以同時測量水平和垂直方向的風向,X/Y/Z 軸風速(即U、V、W 矢量輸出)。適應在各種環境下,全天候的運行,為各領域的氣象監測提供可靠數據。廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。
三維超聲波風速風向儀工作原理:
三對超聲波換能器的距離固定,控制換能器收發電路實現多對換能器依次發出超聲波和接收超聲波,測量超聲波在順風和逆風中的飛行時間,通過風速與飛行時間的關系得到3個方向上的風速分量,由矢量合成原理得出總的風速值。根據水平面內的風速分量求出水平風向,垂直風速分量求出垂直風向。




三維超聲波風速風向儀技術參數:
要素  | 量程  | 精度  | 分辨率  |
合成風速  | 0~60m/s  | ±(0.5+3%FS)  | 0.01m/s  |
水平風向  | 0~359°  | ±3°  | 1°  |
垂直風向  | -90~90°  | ±3°  | 1°  |
X軸風速  | -60~60m/s  | ±(0.5+3%FS)  | 0.01m/s  |
Y軸風速  | -60~60m/s  | ±(0.5+3%FS)  | 0.01m/s  |
Z軸風速  | -60~60m/s  | ±(0.5+3%FS)  | 0.01m/s  |
供電電壓  | DC 9-24V  |
信號輸出  | RS485  |
通訊協議  | 標準MODBUS協議  |
波特率  | 9600 bps  |
平均功耗  | 2W  |
工作溫度  | -40-80℃  |
工作濕度  | 0-100%RH  |
防護等級  | IP66  |
監測要素  | 合成風速、水平風向、垂直風向、X/Y/Z軸矢量風速  |
