凍土傳感器（土溫）

型號：DF-DTC

產品概述
凍土傳感器，也稱凍土檢測儀。外型輕便，便于攜帶和連接。由電源模塊、溫度傳感模塊、漂零及溫度補償模塊、數據處理模塊等組成。傳感器內置信號采樣及放大、漂零及溫度補償功能，用戶接口簡潔、方便。用于正確分辨土壤凍結狀態，能準確測量出土壤的溫度變化值，可以連續測量土壤的凍結深度及其生消變化，具有測量準確，實用性強等特點，相比于傳統灌水式的凍土器，更有利于推廣和應用。

1、功能特點
實時土壤溫度監測功能
耐腐蝕，適于各類介質的溫度測量
性價比高，可測量不同深度的溫度
性能穩定，測量*度高
輸出信號與溫度有較好的線性關系

2、適用范圍
廣泛應用于氣象觀測、土壤研究、路基監測、凍土研究、自動化凍土觀測等*域。

3、工作、存儲條件
工作溫度：-40～85°C       工作濕度：0～10*%RH
儲存溫度：-40～125°C      儲存濕度：＜80%（無凝結）

工作原理

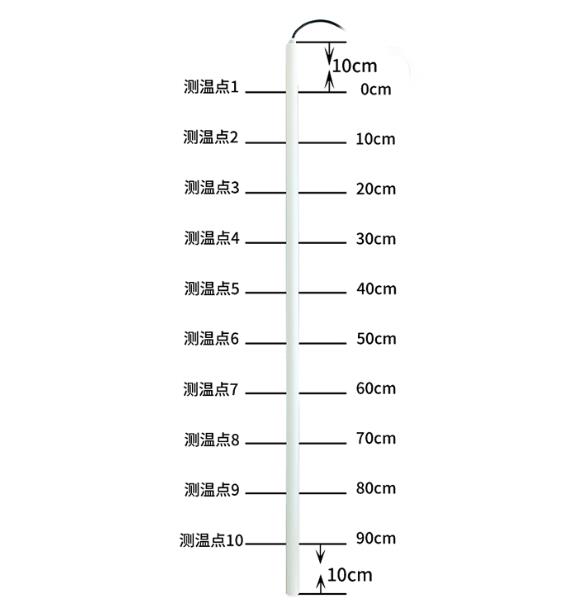

傳感器帶有10個測溫點，能夠采集10個溫度數值。其中測溫點1對應頂端，可以看做是位置的原點。此點可安裝于地表位置，也可埋設在更深的位置。溫度2,3,4……為其依次10cm間隔向下的各個測溫點。傳感器通過分析測溫點1~10的數據，得到凍土層界面的位置。傳感器輸出的凍土深度，其數值的分辨率并非物理上的10個測溫點所在的10cm，而是可以細分到到1mm。

計算公式：凍土深度mm = 傳感器輸出的凍土深度數據(000B寄存器數據) + 測溫點1的安裝深度mm。

技術參數
供電電壓：5～12V
測量量程：0～90cm
測量*度：±6mm
分 辨 率：1mm
密封材料：環氧樹脂
電纜長度：2米 (標配)
信號輸出：RS485型：MODBUS-RTU協議
防護等級：IP68

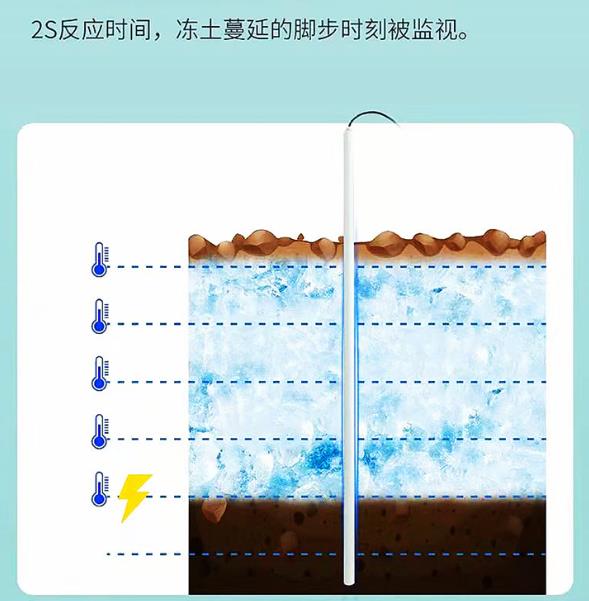

響應時間：2s
尺寸、重量
外型尺寸：L1100mm*φ25mm

整機重量：850g
